Baumer VCXG .I - VCXG.I;.I.XT Position Accuracy; VCXU Position Accuracy

48

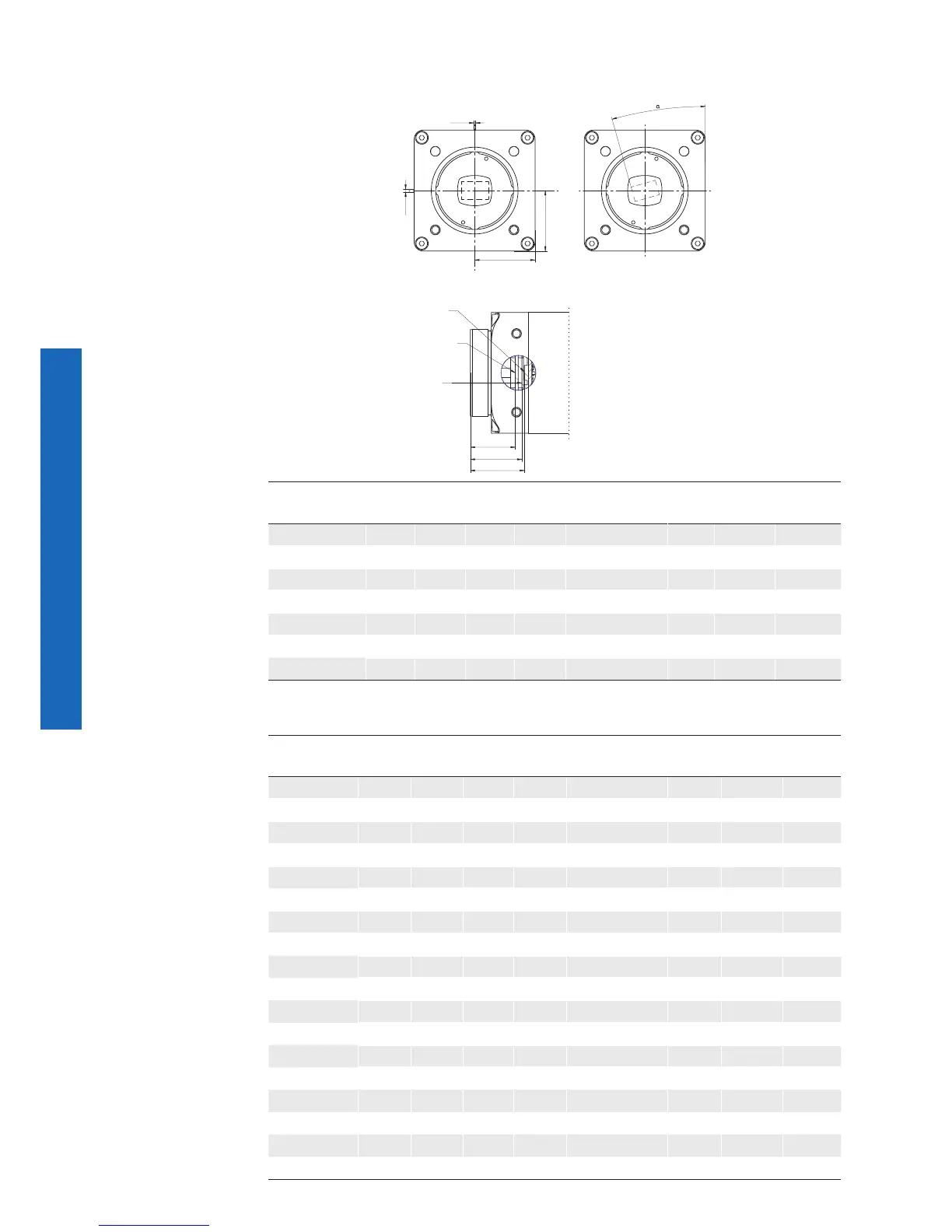

6.2.2 VCXG.I / .I.XT
± YM
± YR
± XR
Z
photosensitive
surface of the
sensor
front filter glass
for color cameras
thickness:
1 ± 0.1 mm
cover glass
of sensor
thickness: D
A
14,5 ± 0,35
± XM
±
Camera
Type
± x
M
[mm]
± y
M
[mm]
± x
R
[mm]
± Y
R
[mm]
z***
typ
[mm]
± α
typ
[°]
A***
[mm]
D**
[mm]
VCXG.I-13* 0.05 0.05 0.05 0.05 17.55 ± 0.100 0.6 16.6 0.55
VCXG.I-15* 0.07 0.07 0.07 0.07 17.63 ± 0.070 0.6 16.4 0.70
VCXG.I-25* 0.05 0.05 0.05 0.05 17.65 ± 0.070 0.6 16.5 0.55
VCXG.I-32* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXG.I-51* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXG.I-53* 0.05 0.05 0.05 0.05 17.65 ± 0.070 0.6 16.5 0.55
VCXG.I-124* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
6.2.3 VCXU
Camera
Type
± x
M
[mm]
± y
M
[mm]
± x
R
[mm]
± Y
R
[mm]
z***
typ
[mm]
± α
typ
[°]
A***
[mm]
D**
[mm]
VCXU-02* 0.05 0.05 0.05 0.05 17.55 ± 0.100 0.6 16.6 0.55
VCXU-04* 0.07 0.07 0.07 0.07 17.63 ± 0.070 0.6 16.4 0.70
VCXU-13* 0.05 0.05 0.05 0.05 17.55 ± 0.100 0.6 16.6 0.55
VCXU-15* 0.07 0.07 0.07 0.07 17.63 ± 0.070 0.6 16.4 0.70
VCXU-23* 0.06 0.06 0.06 0.06 17.63 ± 0.070 0.4 15.8 0.50
VCXU-24* 0.06 0.06 0.06 0.06 17.63 ± 0.070 0.4 15.8 0.50
VCXU-25* 0.05 0.05 0.05 0.05 17.65 ± 0.070 0.6 16.5 0.55
VCXU-31* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXU-32* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXU-50* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXU-51* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXU-53* 0.05 0.05 0.05 0.05 17.65 ± 0.070 0.6 16.5 0.55
VCXU-90* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXU-91* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXU-123* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXU-124* 0.17 0.17 0.17 0.17 17.63 ± 0.070 0.6 16.5 0.70
VCXU-125* 0.06 0.06 0.06 0.06 17.63 ± 0.070 0.4 16.5 0.50
VCXG-201* 0.06 0.06 0.06 0.06 17.63 ± 0.070 0.6 15.8 0.50
typical accuracy by
assumption of the root
mean square value
* C or M
** Dimension D in this
table is from manufac-
turer datasheet
*** For color add 0.32
mm to nominal value
