Introducción

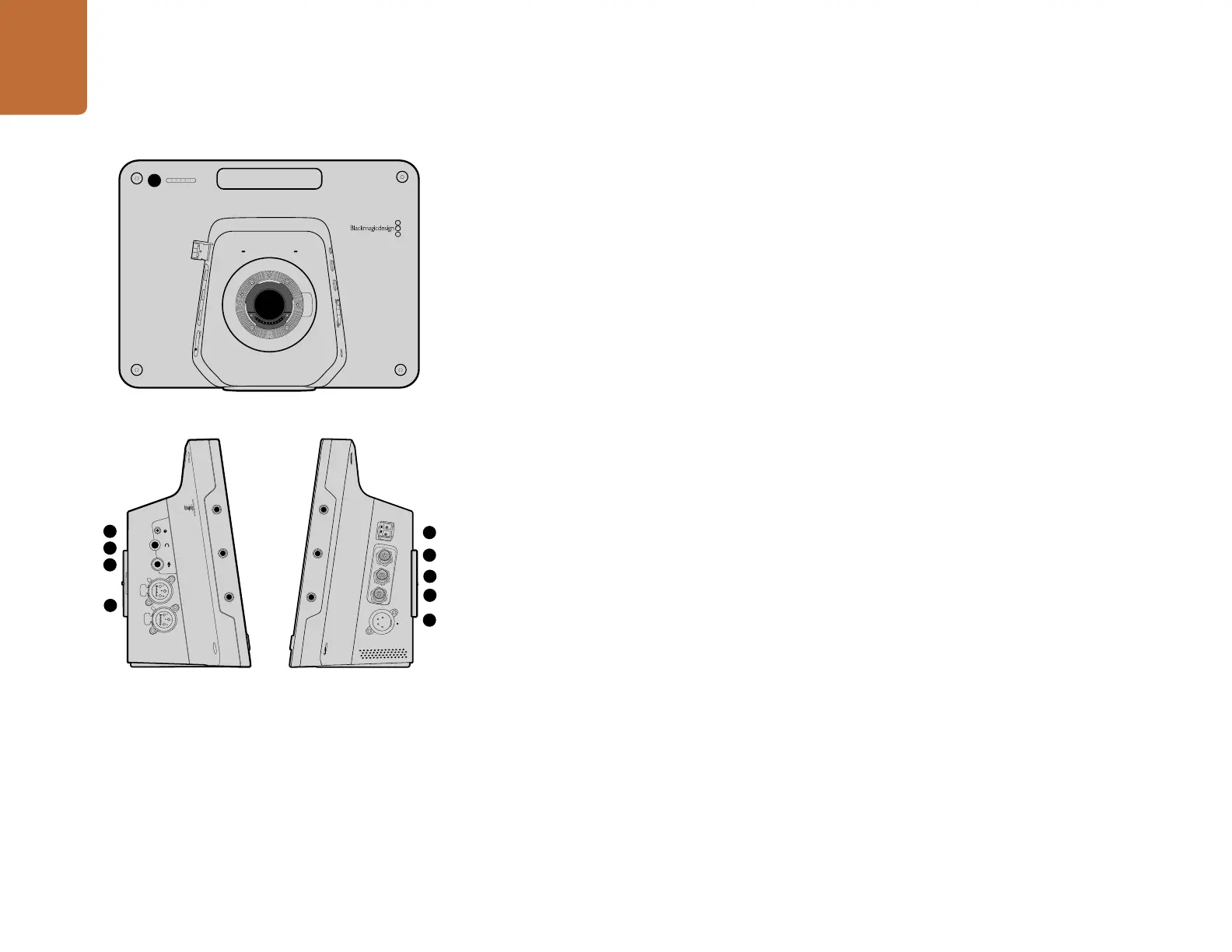

Características
1. LUZ PILOTO FRONTAL
Indica a la persona frente a las cámaras cuál de ellas está transmitiendo. Ver página 144.
2. CONEXIÓN LANC
Conexión estéreo de 2,5 mm para controlar el enfoque y la apertura del diafragma a distancia. Ver página 140.
3. AURICULARES PROFESIONALES
Conector TRS de 0,25” para monitorizar el audio mediante auriculares profesionales. Ver página 140.
4. ENTRADA PARA EL MICRÓFONO DE LOS AURICULARES
Conector TRS de 0,206 pulgadas para comunicarse con la sala de control mediante auriculares profesionales.
Ver página 140.
5. ENTRADAS DE AUDIO
Dos conectores XLR de 0,25” para señales balanceadas. Ver página 140.
6. ENTRADA/SALIDA ÓPTICA
Entrada y salida para fibra óptica. Permite utilizar longitudes de cable de hasta 45 km. Ver página 141.
7. SALIDA SDI
Salida SDI para conectar mezcladores y otros dispositivos. Ver página 141.
8. ENTRADA SDI
Permite al camarógrafo ver la salida de programa (PGM). Ver página 141.
9. ENTRADA DE REFERENCIA
Permite sincronizar varias cámaras según una señal de referencia (BB o Tri-level). Ver página 141.
10. ALIMENTACIÓN
Entrada para fuente de alimentación (12-24 V) y carga de la batería. Ver página 141.
