はじめに
38
Blackmagic
Stu dio
Camera
について

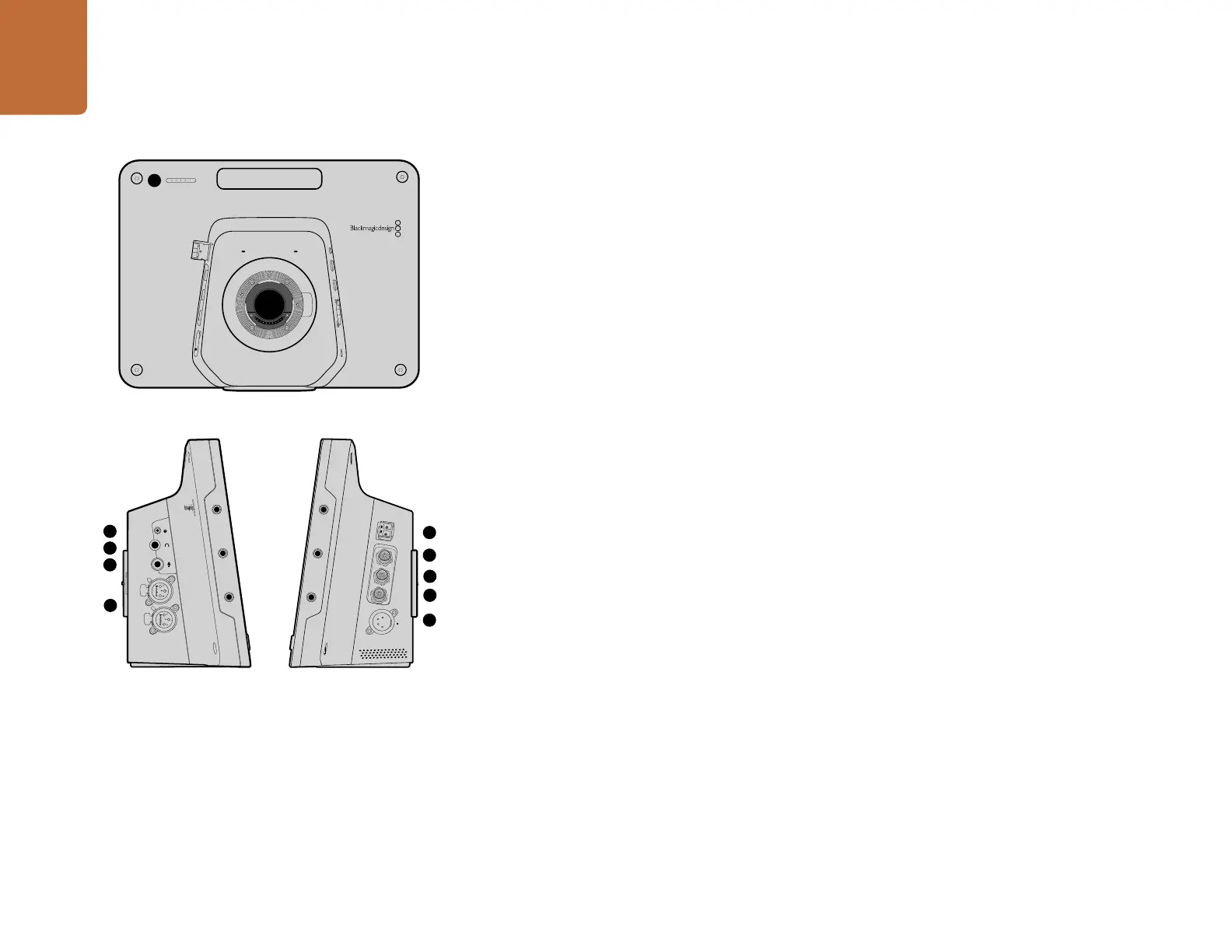

機能
1.
フロントタリーライト
主演者に対し、 現在どのカメラが「ライブ」状態にあるかを表示します。
45
ページ参照。
2.
LANC
リモート
LANC
リモ ートコントロール 用 の
2.5mm
ステレオジャック。 アイリス、 ズーム、 フォーカスコントロールに対
応。
41
ページ参照。
3.
航 空 機 用 ヘッドフォン
0.25
インチ
TRS
コネクター 。 航 空 機 用 ヘッドセットを 使 用して、
PGM/
コントロールル ームオーディオをモニタ
リン グ。
41
ページ参照。
4.
ヘッドフォン マイク入 力
0.206
インチ
TRS
コネクター 。 航 空 機 用 ヘッドセットを 使 用して、 コントロ ールル ームとコミュニケ ー ション
可能。
41
ページ参照。
5.
オーディオ入 力
オーディオ入 力用
1/4
インチ バランス
XLR
コネクター
2
系統。
41
ページ参照。
6.
光ファイバー入 力
/
出 力（
OPTICAL
IN/OUT
）
光ファイバーを介した入出力で、 最長
28
マ イ ル（ 約
45km
）のケーブルを接続可能。
42
ページ参照。
7.
SDI
OUT
スイッチ ャ ー や 他 の デバ イス 接 続 用 の
SDI
出力。
42
ページ参照。
8.
SDI
IN
SDI
入力を使用して、 カメラマンがプログラム（
PGM
）出 力 を 確 認 。
42
ページ参照。
9.
リ フ ァ レ ン ス 入 力（
REF
）
複 数のカメラをブラックバーストまた は
3
値 シンクにゲ ンロック。
42
ページ参照。
10.
POWER
電源供給およびバッテリー充電用の
12-24V
電源入力。
42
ページ参照。
はじめに
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
2
4
5
6
7
8
10
9
3
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
