Blackmagicdesign Blackmagic Studio Camera - カメラのビデオ出力; スイ ッチャーに接続; レコーダーに接続

カメラのビデ オ出 力
49

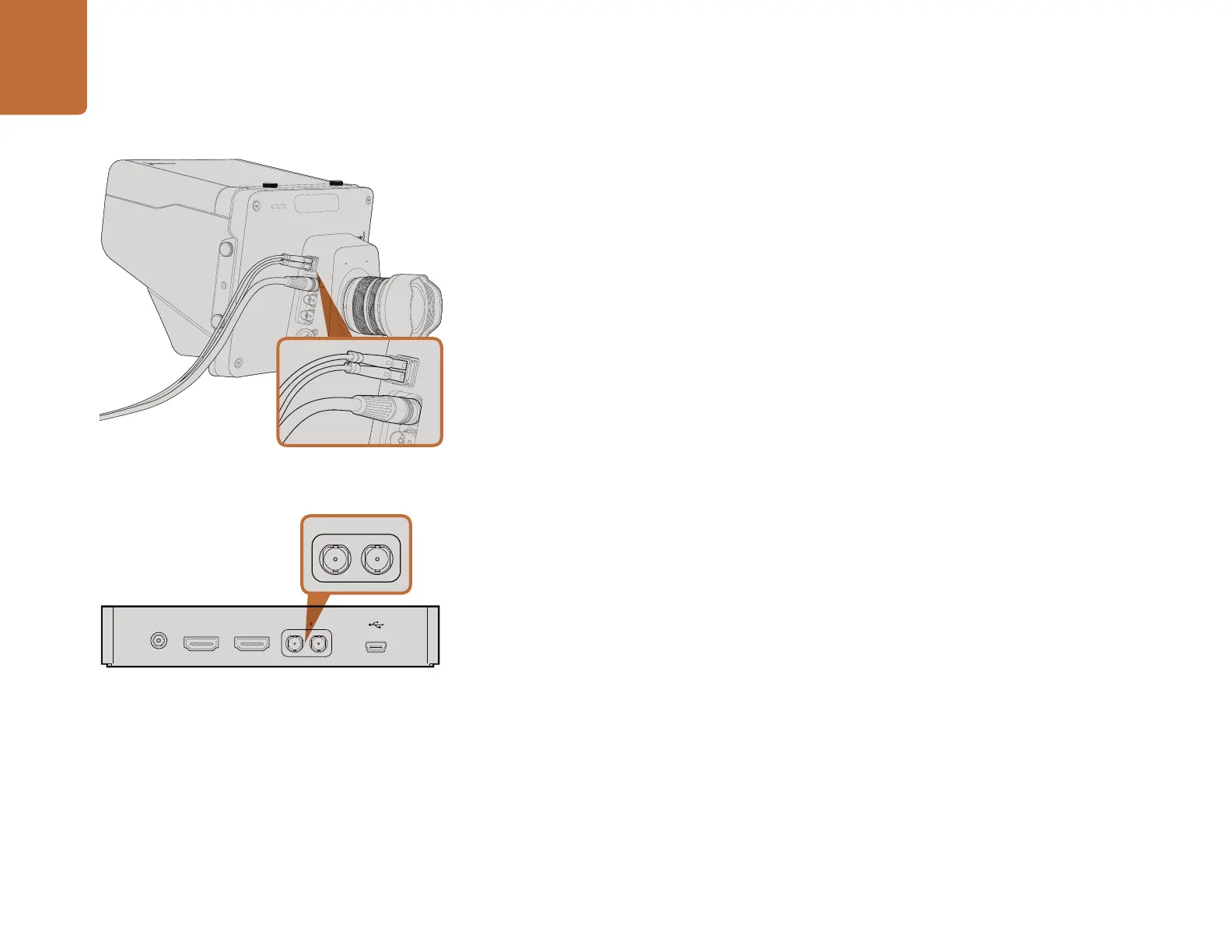

カメラの
SDI
出力を
HyperDeck
の
SDI
入 力 に 接 続 し 、 さ ら に
HyperDeck
の
SDI
出力を
Studio Camera
の
SDI
入力に接続す
れば収録した映像を確認できます。
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
スイッ チ ャー に 接 続
Blackmagic Studio Camera
は
10-bit 4:2:2
ビデオを出力するため、放 送用スイッチャーや他の
SDI
ビデオ機器
に接 続 で きま す。また 、光ファイバー入 出 力 が 搭 載されている ので、カメラ 側 で
ATEM Camera Converter
を使
用する必要はありません。
Studio Camera
の
SDI/
光ファイバー入力とスイッチャーを接続すれば、スイッチャーからのプログラム出力を簡
単に 確 認 で きま す。
また、
Studio Camera
はリファレンス入 力にも対応しており、 複 数のカメラをブラックバーストおよび
3
値シン
クリファレンス信号にゲンロックすることができます。 カメラ、
VTR
、 その他のデバイスを外部のリファレンス
信号にゲンロックすることで、 タイミングのエラーを回避でき、 ソース間のスムーズな 切替が可能となります。
レコー ダー に接 続
Studio Camera
の出力を収録したい場合は、 カメラの
SDI
出力を
Blackmagic HyperDeck Shuttle
などの
SSD
レ
コー ダーの
SDI
入力に接続します。 さらに、
HyperDeck
の
SDI
出力を
Studio Camera
の
SDI
入力に接続すれば、
収 録した 映 像をカメラの
LCD
で 確 認で きます。
Studio Camera
か ら 、
SDI
あるいは光ファイバーケーブルをプ
ロダクションスイッチャーや他のデバイスに接 続 。
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
OPTICAL OUT
OPTICAL IN
SDI OUT
SDI IN
REF
12V
+12V POWER HDMI IN HDMI OUT SDI IN SDI OUT
カメラ のビ
デオ出力
