Blackmagicdesign Blackmagic Studio Camera Operation Manual

Mise en route
71
Mise en route
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU
1
2
4
5
6
7
8
10
9
3
1
PUSH
2
PUSH
FOCUS
SDI OUT
OPTICA
L OUT
OPTICAL IN
SDI IN
REF
12V
IRIS PTT PGM LUT SET DISPLAY MENU

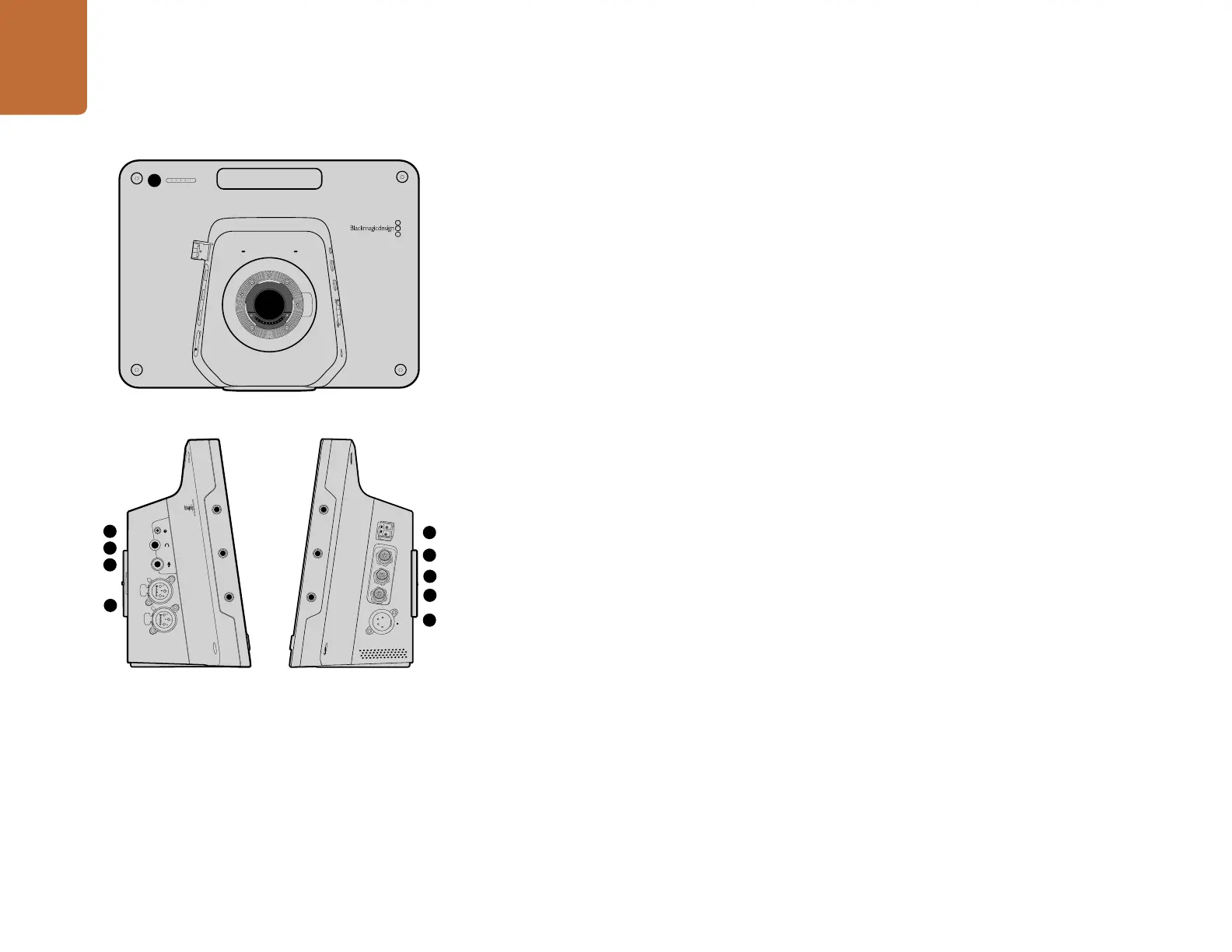

Introduction à la Blackmagic Studio Camera
Caractéristiques
1. VOYANT TALLY FRONTAL
Indique à l'acteur quelle caméra passe actuellement à l'antenne. Voir page 78.
2. CONTRÔLE À DISTANCE LANC
Le jack stéréo de 2,5mm pour le contrôle à distance LANC prend en charge le contrôle du diaphragme, du
zoom et de la mise au point. Voir page 74.
3. CASQUE D'AVIATION
Connecteur TRS de 0,25" pour le contrôle du programme et du son en régie par le biais d'un casque d'aviation.
Voir page 74.
4. ENTRÉE POUR LE MICRO DU CASQUE
Connecteur TRS de 0,206" pour communiquer avec la régie au moyen d'un casque d'aviation. Voir page 74.
5. ENTRÉES AUDIO
Deux connecteurs XLR symétriques de 1/4" pour le signal audio. Voir page 74.
6. ENTRÉE/SORTIE OPTIQUES
L'entrée et la sortie optiques permettent une longueur de câble de 45 kilomètres. Voir page 75.
7. SORTIE SDI
Sortie SDI permettant une connexion à un mélangeur ou à un autre appareil. Voir page 75.
8. ENTRÉE SDI
L'entrée SDI permet au cameraman de visualiser le signal de sortie du programme (PGM). Voir page 75.
9. ENTRÉE DE RÉFÉRENCE
Permet à de multiples caméras d'être synchronisées à un signal de référence blackburst ou tri-level. Voir page 75.
10. ALIMENTATION
Entrée 12 - 24V pour l'alimentation et le chargement de la batterie. Voir page 75.
