Bosch Rexroth LTH - Frontplatte; Ansicht

16/60 Bosch Rexroth AG | Electric Drives and Controls LTH | 3 609 929 408/2.1
2 Leistungsteil LTH
2.7 Frontplatte
2.7.1 Ansicht

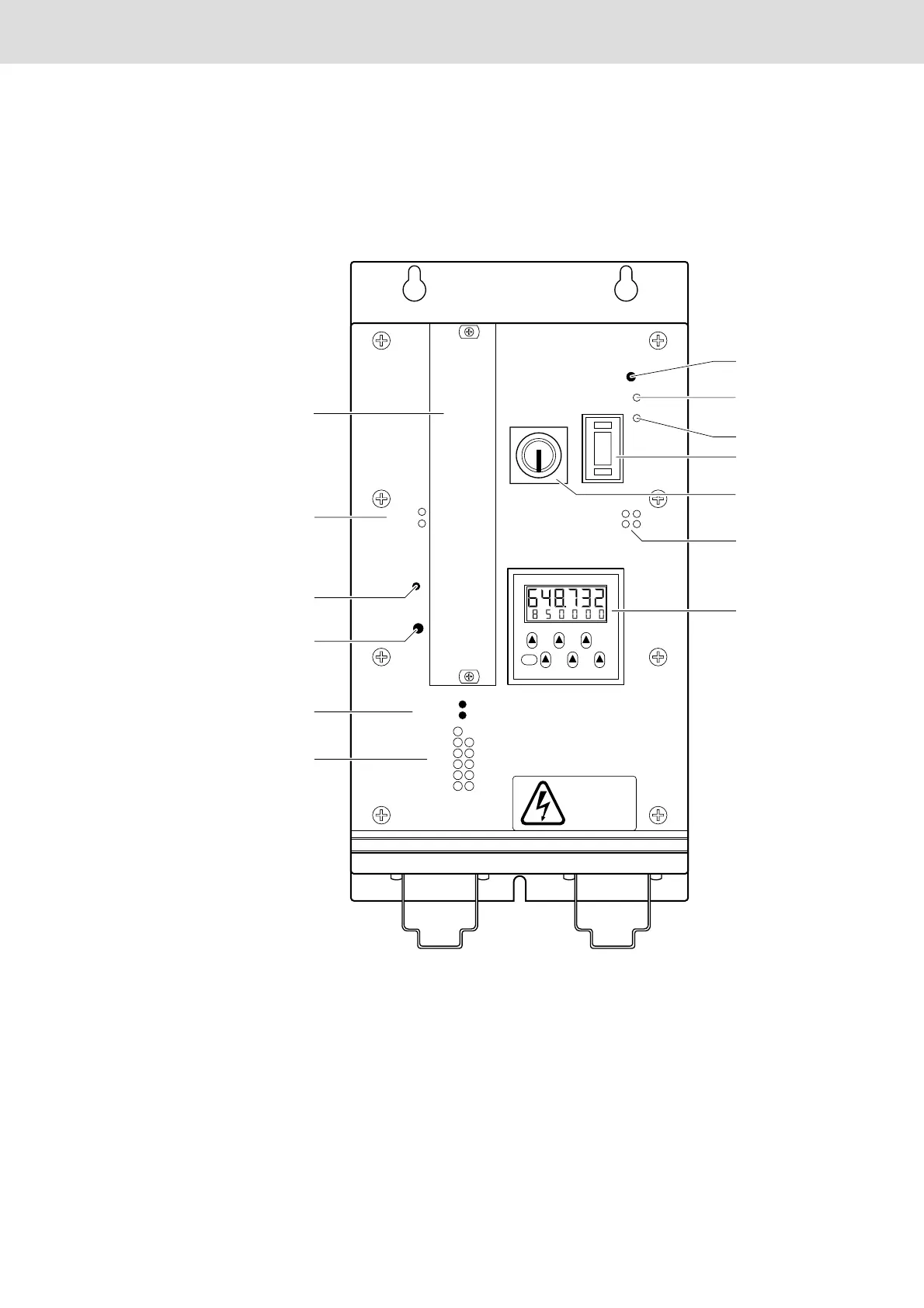

Bild 7: Frontansicht
Hinweis: Die Bedeutung der LED-Anzeigen ist aus Abschnitt 2.7.2 zu entnehmen.
BTB
FG
FGI
PV
FI
BL
LI
ST1
ST2
ST3
TF
RESET
MOTOR
EC 48
EC 37
PROGRAMM
USP
NTF
TFVM
BTBVM
LTH
EXTERN
0
OFFSET T
n
GAIN I
m
NI0-QUITT
1
2
3
4
5
6
7
8
9
10
11
12
13
1 Schalter für Programmwahl
2 LED „EXTERN“ (grün)
3 LED (grün), Programmwahlschalter
aktiv
4 Programmwahlschalter
5 Schlüsselschalter für NIO-Quittie-
rung
6 LED „USP“ (rot)
LED „NTF“ (rot)
LED „TFVM“ (rot)
LED „BTBVM“ (grün)
7 Summen-IO-Zähler
8 LED „BTB“ (grün)
LED „FG“ (grün)
LED „FGI“ (grün)
LED „PV“ (grün)
LED „FI“ (rot)
LED „BL“ (rot)
LED „LI“ (grün)
LED „ST1“ (gelb)
LED „ST2“ (gelb)
LED „ST3“ (gelb)
LED „TF“ (rot)
9 Trimmpoti „OFFSET Tn“
Trimmpoti „GAIN I
m
“
(für werkseitige Einstellungen)
10 Fehlerquittierung
11 Schalter für Motoranwahl
12 Motor-LED „EC 37“ (grün)
Motor-LED „EC 48“ (grün)
13 Einschub für Stromsteuerung
☞
