Bosch Rexroth LTH - Steckeranordnung an der Unterseite

18/60 Bosch Rexroth AG | Electric Drives and Controls LTH | 3 609 929 408/2.1
2 Leistungsteil LTH
2.8 Steckeranordnung an der Unterseite

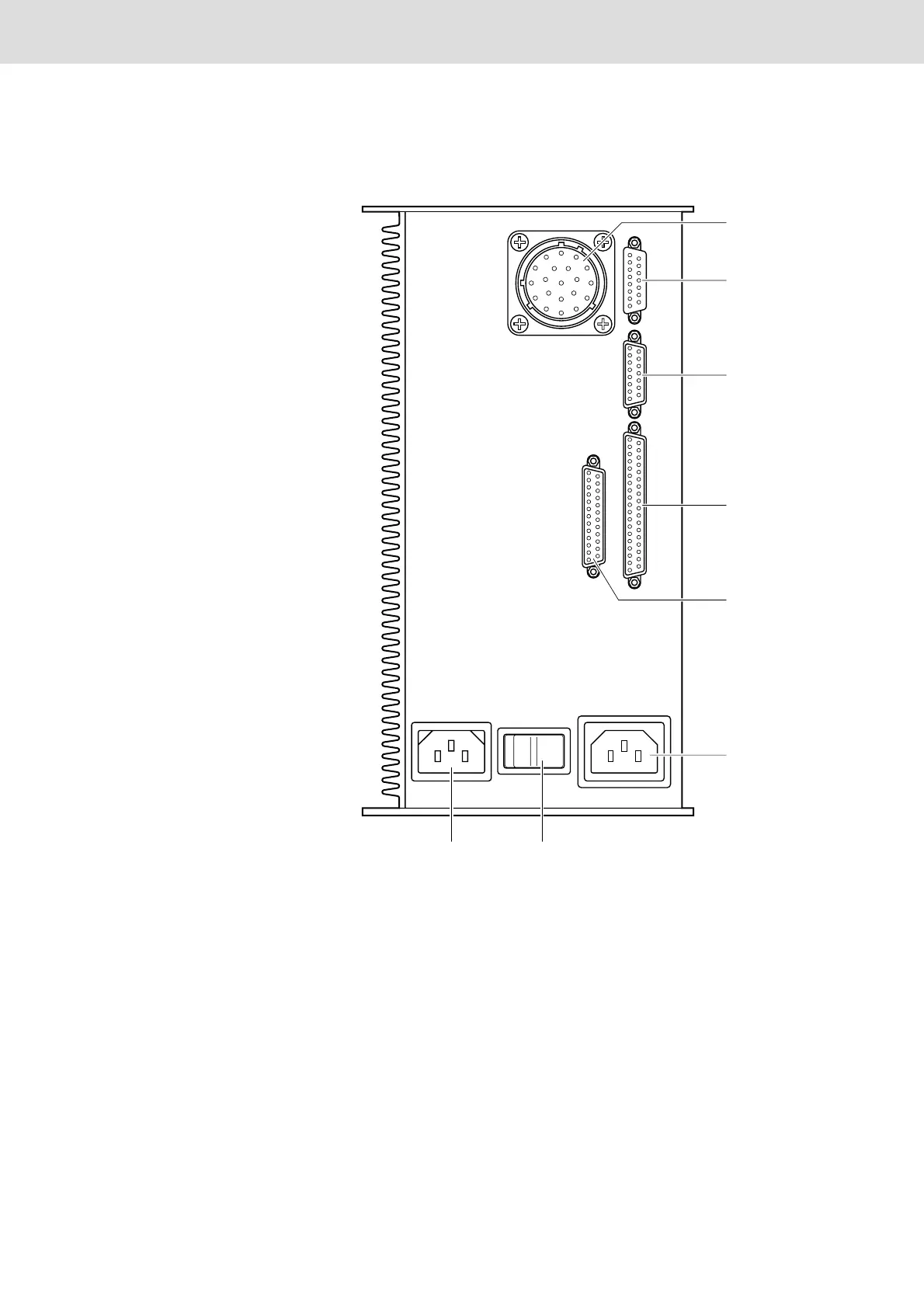

Bild 8: Ansicht unten
78
Frontplatte
2
3
4
5
6
1
1 Motorstecker (X3)
2 Benutzerschnittstelle (X13)
3 Sensorik (X2)
4 BMS-Schnittstelle (X7)
5 Kommandoleitung (X8)
6 IEC-Stecker (Netz-Ausgang)
7 Netzschalter
8 IEC-Stecker (Netz-Eingang)
