2 Leistungsteil LTH
2.9.5.3 Funktionsablauf

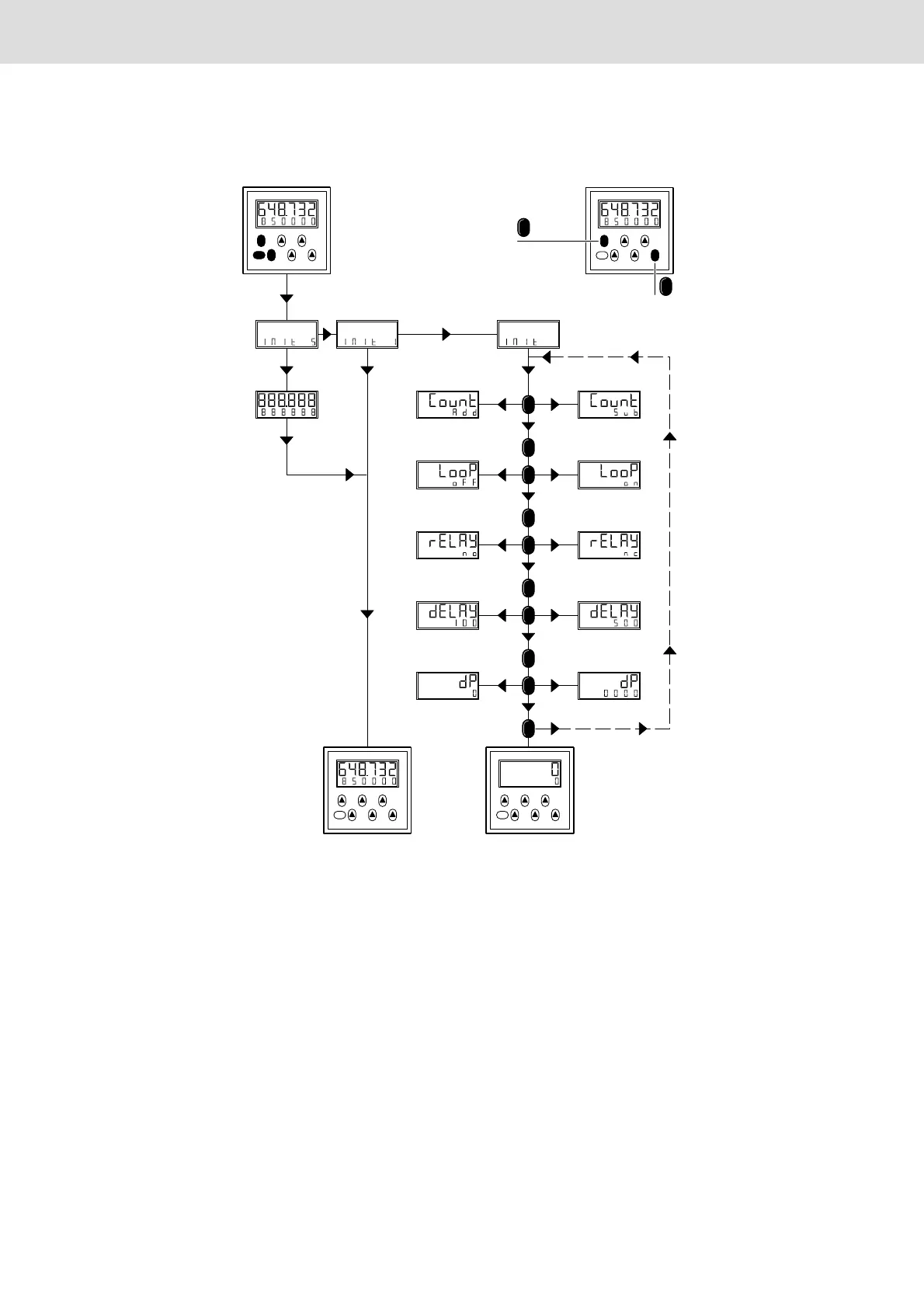

Bild 10: Funktionsablauf
2.9.5.4 Erklärung der Parameter
Count Add
Der Zähler zählt die IO-Verschraubungen aufwärts (addierende Zählweise). Sobald der Vorwahlwert er-
reicht ist, wird an der Benutzerschnittstelle (X13) der Ausgang SIO gesetzt.
Sub
Der Zähler startet mit dem Vorwahlwert und zählt mit jeder IO-Verschraubung rückwärts bis 0 (subtrahie-
rende Zählweise). Sobald 0 erreicht ist, wird an der Benutzerschnittstelle (X13) der Ausgang SIO ge-
setzt.
Loop on
Bei addierender Zählweise: Wird der Vorwahlwert erreicht, wird an der Benutzerschnittstelle (X13) für
eine einstellbare Zeit der Ausgang SIO gesetzt. Danach wird der Zähler auf 0 gesetzt und die Zählung
beginnt von vorne.
6
6
1
6
1
6
1
6
1
1
6
5
<5s
=5s
Segment-
Test
Resettaste u.
Tasten der 5. u. 6. Dekade
drücken
Parameter geändert
<1s
1
Schaltet zum
nächsten
Parameter
6
1
Parameterauswahl
