26/60 Bosch Rexroth AG | Electric Drives and Controls LTH | 3 609 929 408/2.1
2 Leistungsteil LTH
2.10.4 Betriebsmittelsteuerung SE200 (X7)

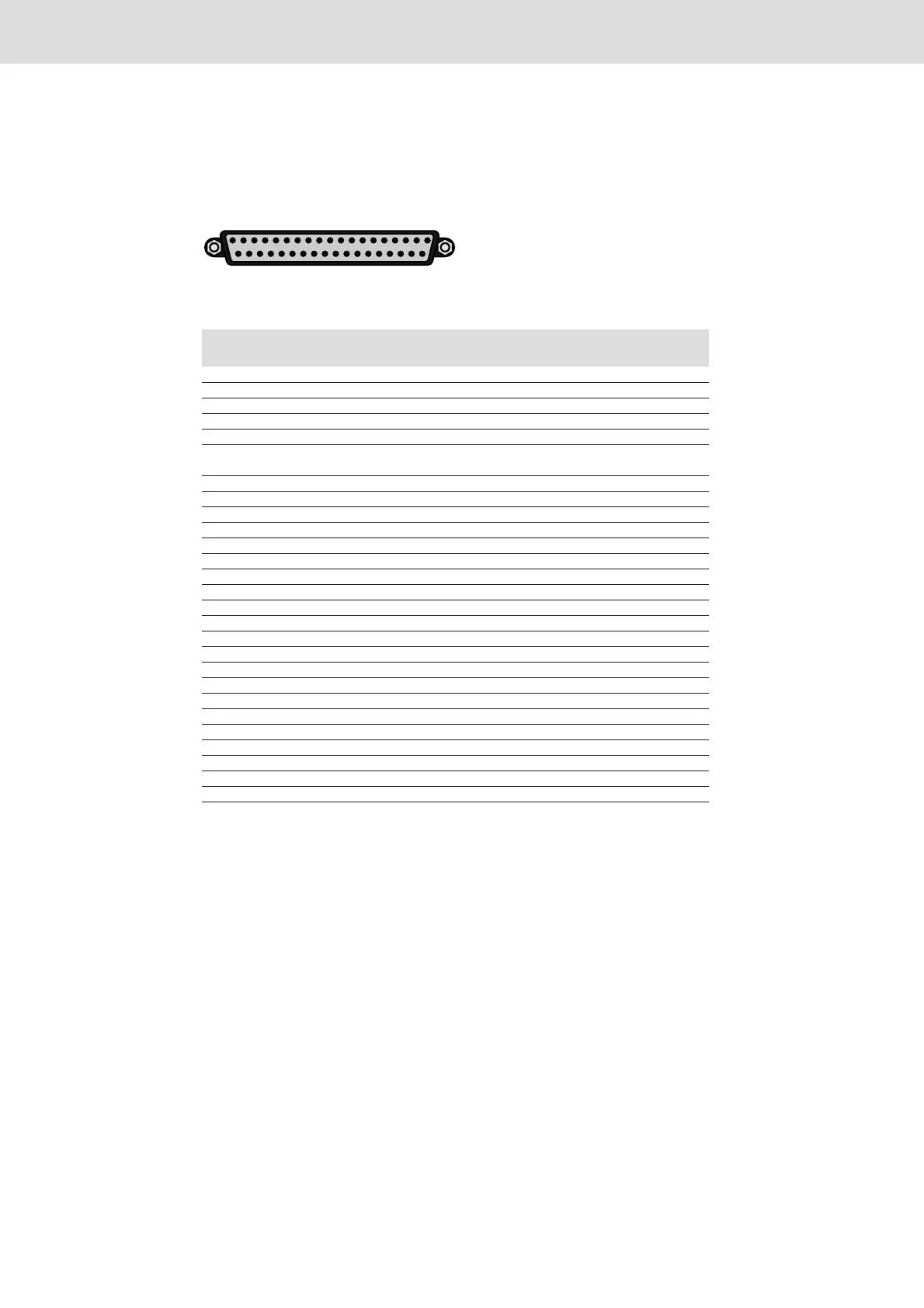

SUB-D-Stecker, 37-polig, weiblich
Bild 14:
Pin-Nr. Signal Ein-/Ausgang
(E/A)
Beschreibung / Funktion
1 - N.C.
2 PRG4 A Programmanwahl SE200, Bit 3
3 NIOQ A Quittierung NIO-Verschraubung
4 - N.C.
5 0V Bezugspotential Handschrauber
6 BMIO A Optionsmodul bereit
(ständig an +24V= gelegt)
7 SSR A Schrauberstart rechts (anziehen)
8 - N.C.
9 PRG1 A Programmanwahl SE200, Bit 0
10 PRG3 A Programmanwahl SE200, Bit 2
11-14 - N.C.
15 NIO E Schraubfall Nicht In Ordnung
16 - N.C.
17 FA E Farbe
18 24VSE Versorgung aus Steuerung
19 OV Bezugspotential Handschrauber
20-24 - N.C.
25 TA A Testablauf (SF-Reset)
26 - N.C.
27 SLL A Suchlauf links (lösen)
28 PRG2 A Programmanwahl SE200, Bit 1
29-32 - N.C.
33 IO E Schraubfall In Ordnung
34 /SF E Systemfehler SE200 (low aktiv)
35 AE E Ablaufende aus SE200
36 24VSE Versorgung aus Steuerung
37 - N.C.
Tabelle 6:
119
2037
