Bosch Rexroth LTH - Handschrauber (X3)

3 609 929 408/2.1 | LTH Electric Drives and Controls | Bosch Rexroth AG 25/60
2 Leistungsteil LTH
2.10.3 Handschrauber (X3)
Rundstecker, 19-polig + PE, 250V~/5A, weiblich

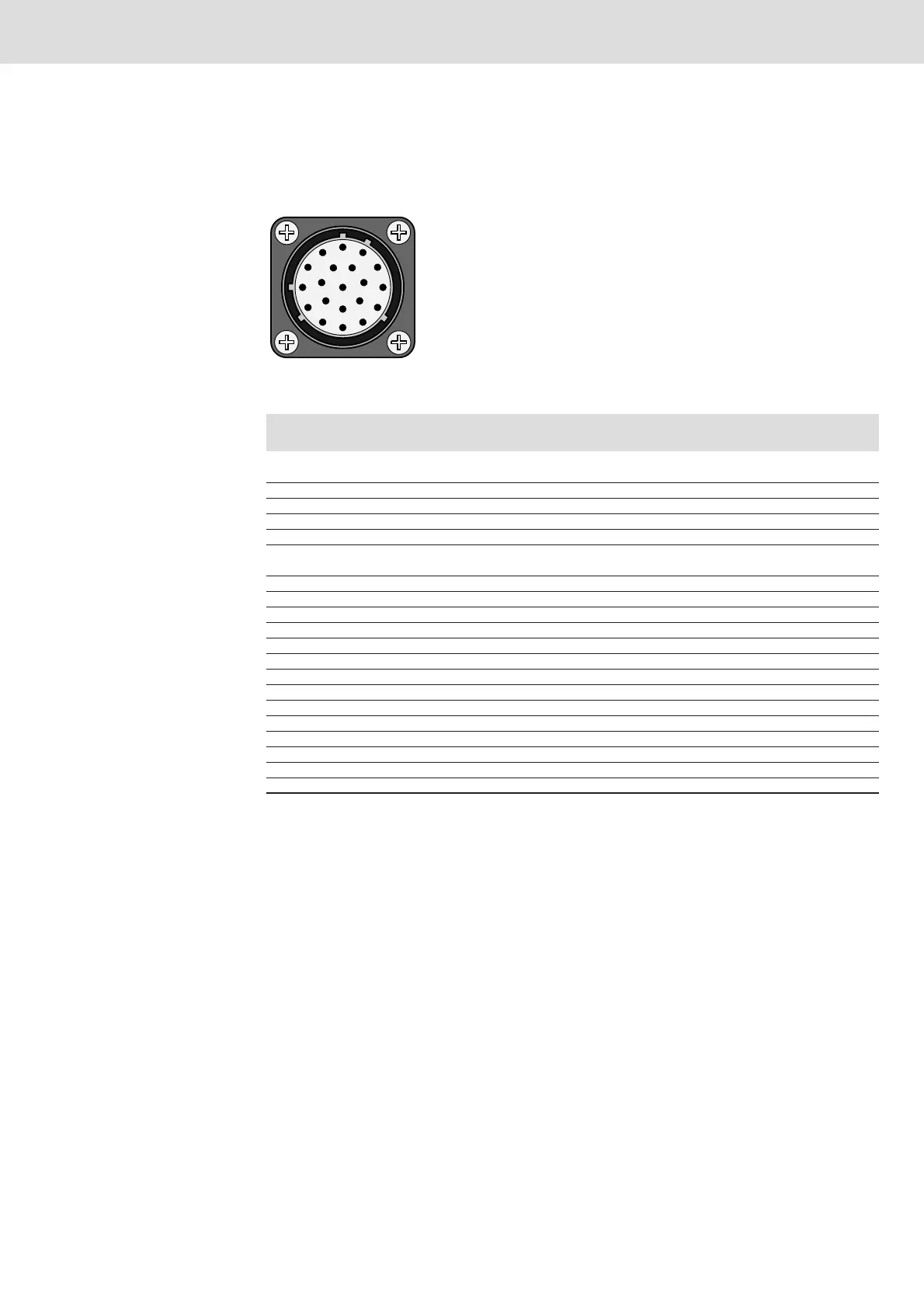

Bild 13:
Pin-Nr. Signal Ein-/Ausgang
(E/A)
Beschreibung / Funktion
PE SCHIRM über Folienkondensator mit Gehäuse
verbunden
1 NIORES E NIO Quittierung am Handschrauber
2 U A Motorphase U
3 V A Motorphase V
4 W A Motorphase W
5 DATA E serielle Daten RS422, nicht invertiert
(Moment)
6 /DATA E serielle Daten RS422, invertiert (Moment)
7 CH1 E Inkrementalgeber Kanal 1
8 INDX E Inkrementalgeber (Indeximpuls)
9 IO A Schraubfall In Ordnung
10 NIO A Schraubfall Nicht In Ordnung
11 AUTO_0 A Umschaltung Datenformat
12 START E Start-Schalter für Motorschütz
13 24V Versorgung Handschrauber
14 0V Bezugspotential Handschrauber
15 R/L E Rechtslauf / Linkslauf Umschaltung
16 CLK A serieller Takt RS422, nicht invertiert (Moment)
17 /CLK A serieller Takt RS422, invertiert (Moment)
18 CH2 E Inkrementalgeber Kanal 2
19 TM1 E Temperatursensor Motor
Tabelle 5:
