Bosch Rexroth LTH - Kommandoleitung SE200 (X8)

3 609 929 408/2.1 | LTH Electric Drives and Controls | Bosch Rexroth AG 27/60
2 Leistungsteil LTH
2.10.5 Kommandoleitung SE200 (X8)
SUB-D-Stecker, 25-polig, männlich

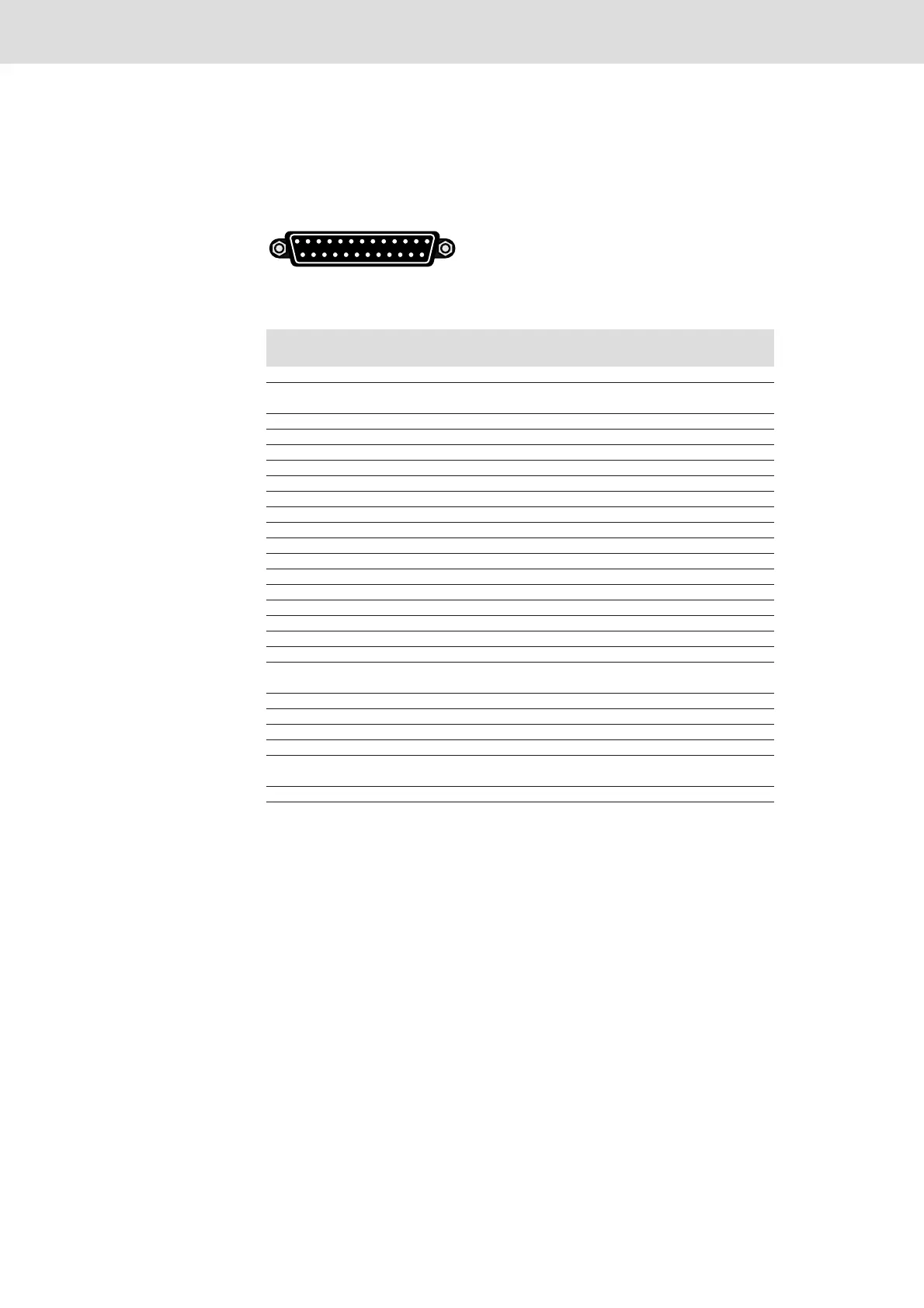

Bild 15:
Pin-Nr. Signal Ein-/Ausgang
(E/A)
Beschreibung / Funktion
1 0V Bezugspotential Handschrauber
2 COMM Gemeinsames Bezugspotential
für ST1/ST2/ST3/LI/FG/P-VERH
3 24VSE externe Versorgung für Schnittstelle X8
4 ST1 E Stufe 1
5 ST2 E Stufe 2
6 ST3 E Stufe 3
7 /LI E Links (low aktiv)
8 FG E Freigabe
9 P-VERH E Proportionalverhalten Drehzahlregler
10 - N.C.
11 BTB1 Relaiskontakt Betriebsbereit
12 BTB2 Relaiskontakt Betriebsbereit
13 SCHIRM mit Gehäuse verbunden
14 IM1 A Meßwert Drehmoment (Differenzausgang)
15 IM2 A Meßwert Drehmoment (Differenzausgang)
16 RESD E Reset Diagnose
17 GND Bezugspotential Logik
18 CW A Rechtslauf Motor
19 Z-IMP A Zählimpulse 32/Umdr
(Schraubwinkelmessung)
20 SW+ E Sollwert Differenzeingang
21 SW- E Sollwert Differenzeingang
22 DIAGN A Diagnose Differenzsignal
23 /DIAGN A Diagnose Differenzsignal (low aktiv)
24 TFLT A Temperaturfehler Leistungsteil
(TF-Endstufe / Motor)
25 BLOCK A Blockiert
