Implantere DBS-systemet
Kirurgisk implantathåndbok
92495783-02 Side 511 av 1157
For dobbel 8-kontakts elektrodekobling med elektrodeforlengelsen NM-3138-55 til 2-porters
implanterbar pulsgenerator:
8

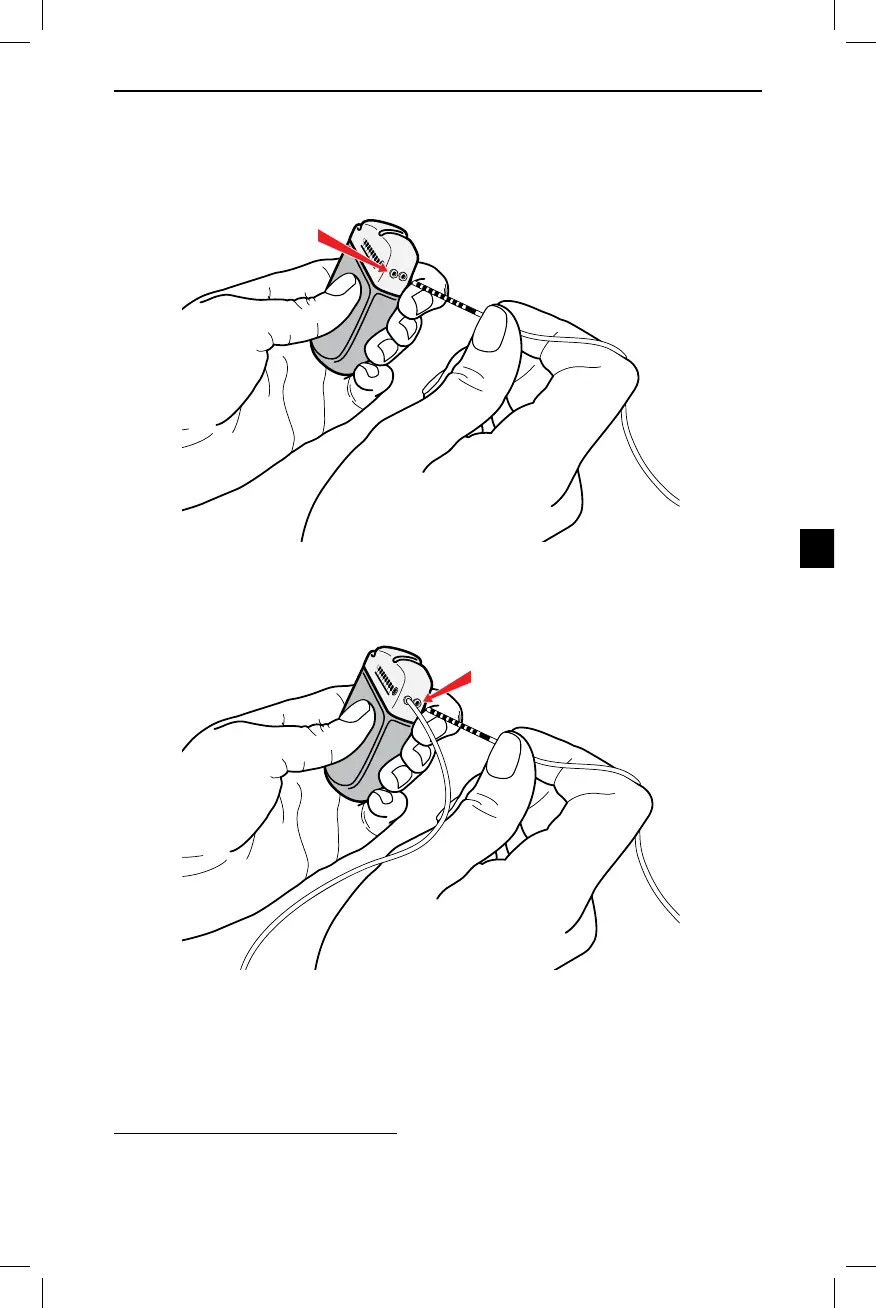

a. Koble den venstre halvdelen av forlengelsen til port L (eller C) (Figur 37).
Figur 37. Tilkobling til IPG-port L
b. Koble den høyre halvdelen av forlengelsen til port R (eller D) (Figur 38).
Figur 38. Tilkobling til IPG-port R
8 NM-3138-55-forlengelse kan koble opptil én (1) 8-kontakts DBS-elektrode til én port med en 2-Porters/16-kontakts
implanterbar pulsgenerator. To NM-3138-55-forlengelser kreves for å koble til to (2) 8-kontakts DBS-elektroder til
den implanterbare pulsgeneratoren.
