Vercise™-systemer til dyp hjernestimulering
Kirurgisk implantathåndbok
92495783-02 Side 512 av 1157
4-porters (32-kontakters) implanterbar pulsgenerator
For dobbel 8-kontakts elektrodekolbing med elektrodeforlengelsen NM-3138-55 eller den
tildelte elektrodeforlengelsen DB-3128 til 4-porters implanterbar pulsgenerator:
9
10
Forsiktig: Ved implantering av en 32-kontakts implanterbar pulsgenerator, må du ikke koble til
mer enn to elektroder. Elektroder må kun kobles til portene L2 og R2 (de to nederste
portene). Plugg igjen alle ubrukte IPG-porter med portpluggene som leveres med
IPG-settet. Kun portene L2 og R2 av 32-kontakts implanterbar pulsgenerator vil være
tilgjengelige for programmering.
1. Koble den venstre halvdelen av forlengelsen til port L2.
a. For todelte elektrodeforlengelser (DB 3128): Koble halen med gullmarkørbåndet til porten
L2 (Figur 39).

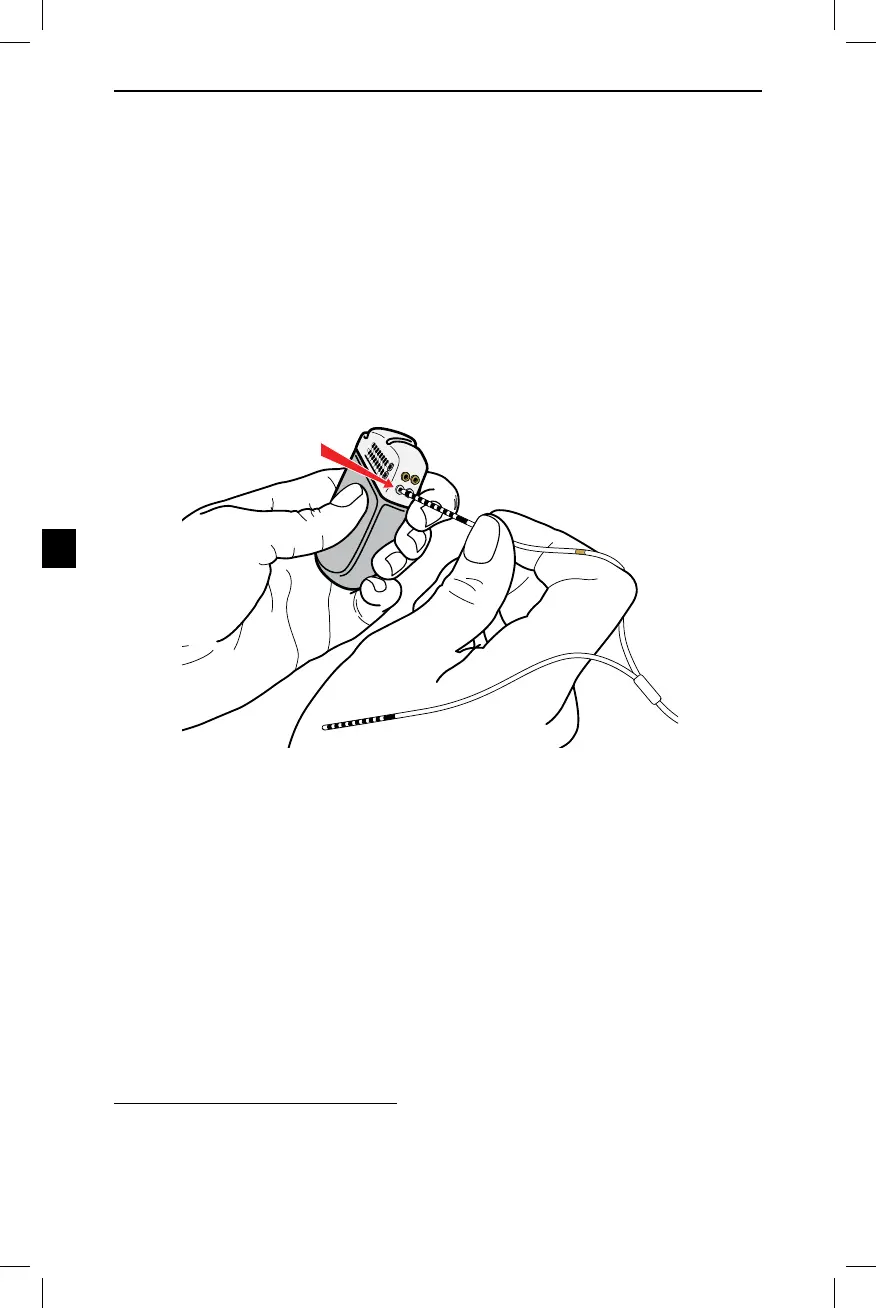

Figur 39. Tilkobling til IPG-port L2
9 NM-3138-55-forlengelse kan koble opptil én (1) 8-kontakts DBS-elektrode til én port til en implanterbar
pulsgenerator. To NM-3138-55-forlengelser kreves for å koble til to (2) 8-kontakts DBS-elektroder til den
implanterbare pulsgeneratoren.
10 DB-3128 er en 2x8 forlengelse og kan koble opptil to (2) 8-kontakters DBS-elektroder til en implanterbar
pulsgenerator.
