Implantera DBS-systemet
Bruksanvisning för kirurgisk implantering
92495783-02 Sida 685 av 1157
För dubbla 8-poliga Elektrodanslutningar med Elektrodförlängningen NM-3138-55 med delad
ledare till IPG:n med 2 portar:
8

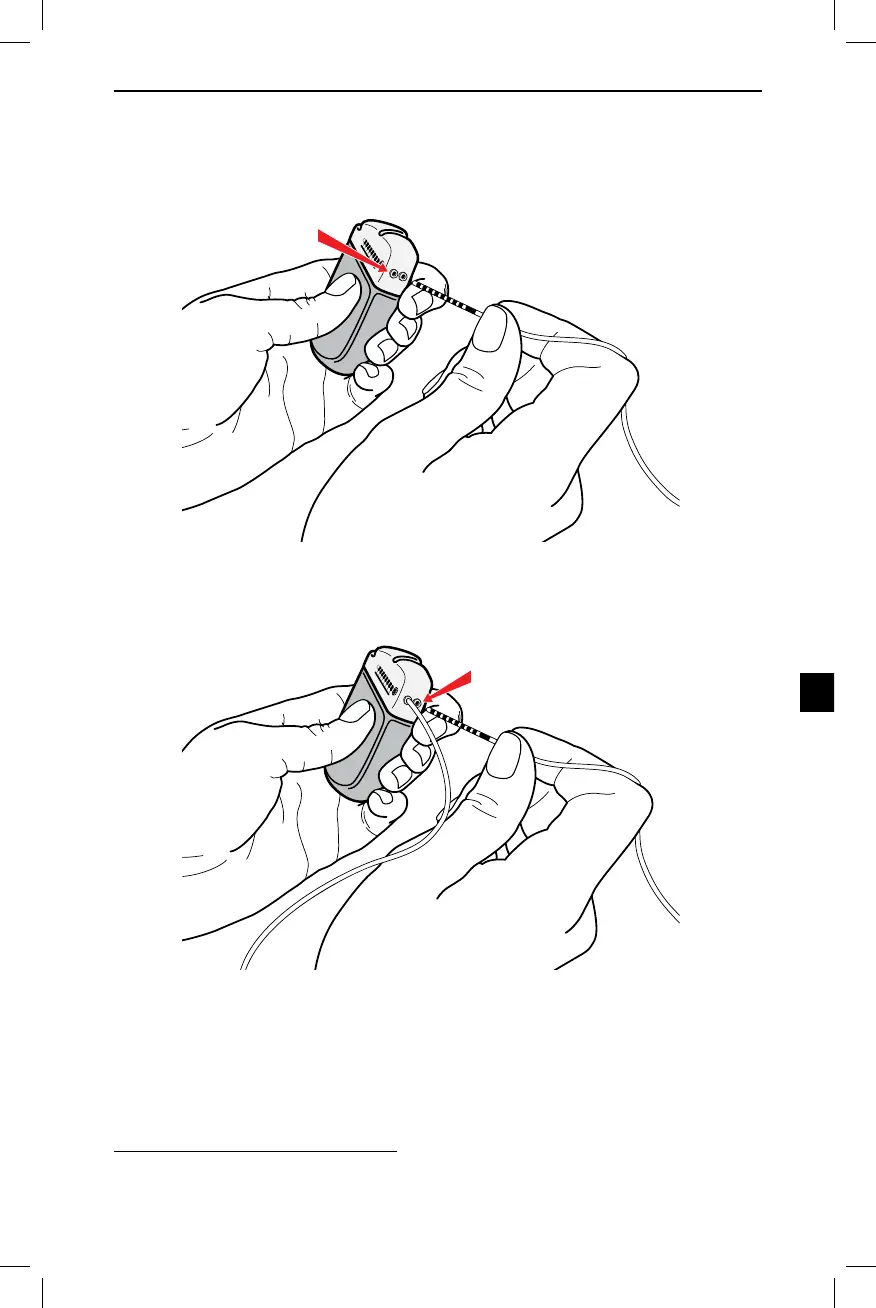

a. Anslut den vänstra hjärnhalvans förlängning till port L (eller C) (Bild 37).
Bild 37. Anslutning till IPG-port L
b. Anslut den högra hjärnhalvans förlängning till port R (eller D) (Bild 38).
Bild 38. Anslutning till IPG-port R
8 NM-3138-55-förlängningen kan ansluta en (1) 8-polig DBS-elektrod till en port på en 16-polig IPG med 2 portar.
Två NM-3138-55-förlängningar krävs för att ansluta två (2) 8-poliga DBS-elektroder till IPG:n.
