Vercise™-system för djupstimulering av hjärnan
Bruksanvisning för kirurgisk implantering
92495783-02 Sida 686 av 1157
IPG med 4 portar (32-polig)
För dubbla 8-poliga Elektrodanslutningar med Elektrodförlängningen NM-3138-55 eller den
delade Elektrodförlängningen DB-3128 till IPG:n med 4 portar:
9
10
Var försiktig! När du implanterar en 32-polig IPG ska du inte ansluta er än två Elektroder.
Elektroder ska endast anslutas till port L2 och R2 (de två nedre portarna). Fyll
alla eventuella oanvända IPG-portar med portkontakterna som följde med i IPG-
satsen. Det är endast port L2 och R2 av de 32 IPG-polerna som är tillgängliga för
programmering.
1. Anslut den vänstra hjärnhalvans förlängning till port L2.
a. För delade Elektrodförlängningar (DB 3128): Anslut den vänstra hjärnhalvans
förlängningsledare med guldmarkeringsband till port L2 (Bild 39).

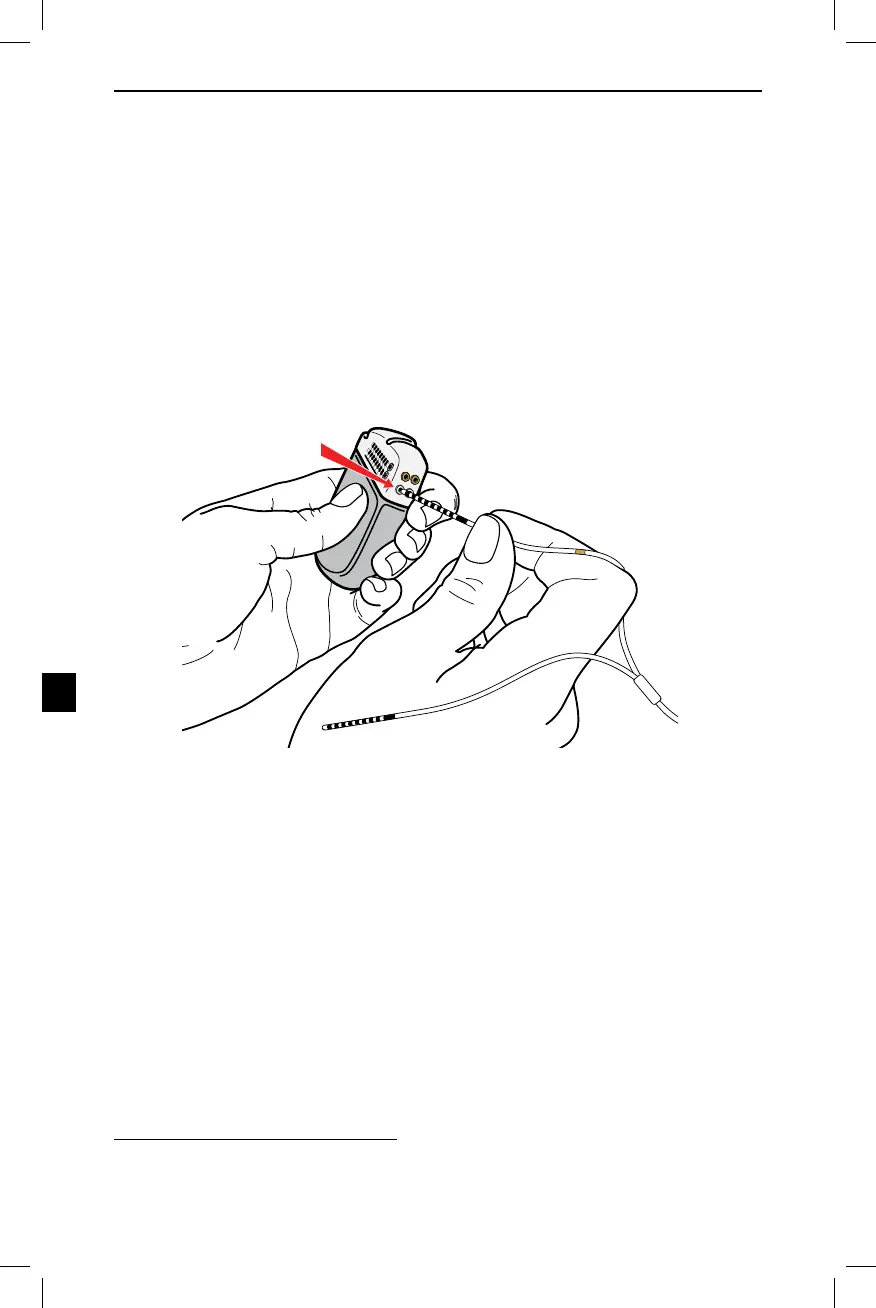

Bild 39. Anslutning till IPG-port L2
9 NM-3138-55-förlängningen kan ansluta en (1) 8-polig DBS-elektrod till en port på en IPG. Två NM-3138-55-
förlängningar krävs för att ansluta två (2) 8-poliga DBS-elektroder till IPG:n.
10 DB-3128 är en 2 x 8 förlängning och kan ansluta upp till två (2) 8-poliga DBS-elektroder till en IPG.
