Sync Pre-Installation 43

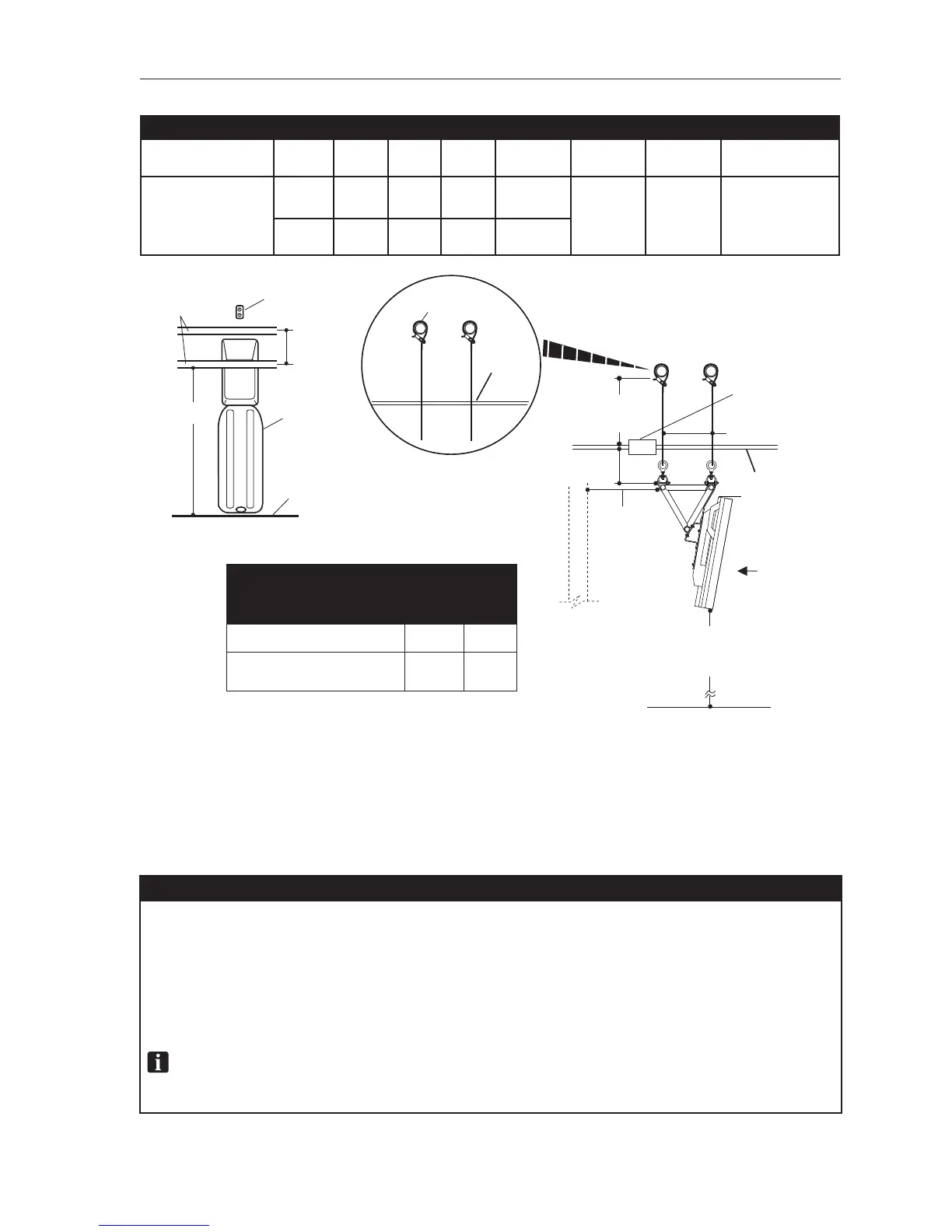

32” OVERHEAD LED MONITOR ( 2 OR 3 UNITS PER LANE PAIR)
Electrical Information
EQUIPMENT VOLTS HERTZ AC/DC PHASE
AMPS
PER UNIT
WATTS
TYP/MAX
BRANCH
CIRCUIT
CUSTOMER
RESPONSIBILITY
32” OVERHEAD LED
100-130 50/60 AC 1 .65
30W / 77W
2 WIRES +
GROUND
2 OUTLETS
200-240 50/60 AC 1 .33
OVERHEAD
FRONT
TOP VIEW
DROP CEILING
12 in. TYP.
(305 mm)
MAX. 36 in.
(915 mm)
6 in.
(152 mm)
MIN.
24 in. MIN.
(610 mm)
CLEARANCE
FOR ACCESS
89 in.
(2261 mm) MIN
CLEARANCE
PIPE
SUPPORT
DROP
CEILING
6-1/2’ (1.98 m)
MINIMUM
10-3/4 in.
(273 mm)
BALL RETURN
APPROACH
OVERHEAD
SUPPORTS
FLUSH MOUNT
CEILING 2 OUTLETS
10-3/4 in.
(273 mm)
ACTUAL/STATIC WEIGHT WITH
SUPPORT HARDWARE
MONITOR WEIGHT 10.5 lbs.
4.6
lb./ft
WELDMENT WEIGHT
(PER FOOT / METER)
4.8 kg
6.9
kg/m
FLOOR
FLUSH MOUNT
CEILING 2 OUTLETS
INSTALLATION INFORMATION
CUSTOMER’S RESPONSIBILITY: USING THE PREFERRED METHOD OF SUPPORT, THE OVERHEAD IS TO BE
SUSPENDED FROM PIPE SUPPORTS WHICH ARE SUPPORTED FROM ROOF TRUSSES. THE RECEPTACLE IS TO
BE INSTALLED FLUSH WITH THE CEILING AND LOCATED NEAR THE REAR SUSPENSION WIRE ON THE CENTER
LINE OF A PAIR OF LANES. THE CUSTOMER IS RESPONSIBLE FOR SUPPLYING, INSTALLING, AND MAINTAINING
THE PROPER POSITION OF THE SUPPORT PIPE. THE CUSTOMER IS ALSO RESPONSIBLE FOR HAVING THE
STRUCTURE CERTIFICATE FORM COMPLETED BY AN ARCHITECT OR STRUCTURAL ENGINEER. SEE “WIDE
SCREEN LED OVERHEAD VIDEO DISPLAY CERTIFICATE FOR SUPPORT WEIGHT SPECIFICATIONS.
NOTE:Supportpipesmustbeasstraightaspossible.Anyvariationinthesupportwillaffect
overheadpositioning.
