BTS 2BV - Befestigungselemente; Verbindung

- 9 -
3 Operation
3.1 Einrichtung
3.1.1 Befestigungselemente
Die Pumpen der Serie 2BV werden einfach auf eine horizontale Fläche gestellt und
verschraubt. Ein spezieller Rahmen ist nicht erforderlich.
3.1.2 Verbindung
Um zu verhindern, dass kleine Partikel aus der Umgebungsluft in die Pumpe gelangen, sind
alle Anschlussstecker mit Kappen abgedeckt. Entfernen Sie die Stopfen erst, wenn Sie die
Pumpe an das System anschließen wollen.
Das an die Pumpe anzuschließende System muss die folgenden Anforderungen erfüllen:
• Der Druck am Ausgangsflansch darf den maximal zulässigen Druck nicht
überschreiten (siehe Abschnitt 5).
• Bei einer neu montierten Anlage wird empfohlen, während der ersten 100
Betriebsstunden einen Filter am Ansaugflansch zu installieren, um zu
verhindern, dass Schweißschlacke, die nach der Montage möglicherweise
zurückgeblieben ist, in die Pumpe gelangt.
• Die empfohlenen Methoden für die Zufuhr des Arbeitsmediums sind in Abschnitt 2
beschrieben.
3.1.3 Verfahren zur Versorgung des Arbeitsmittels

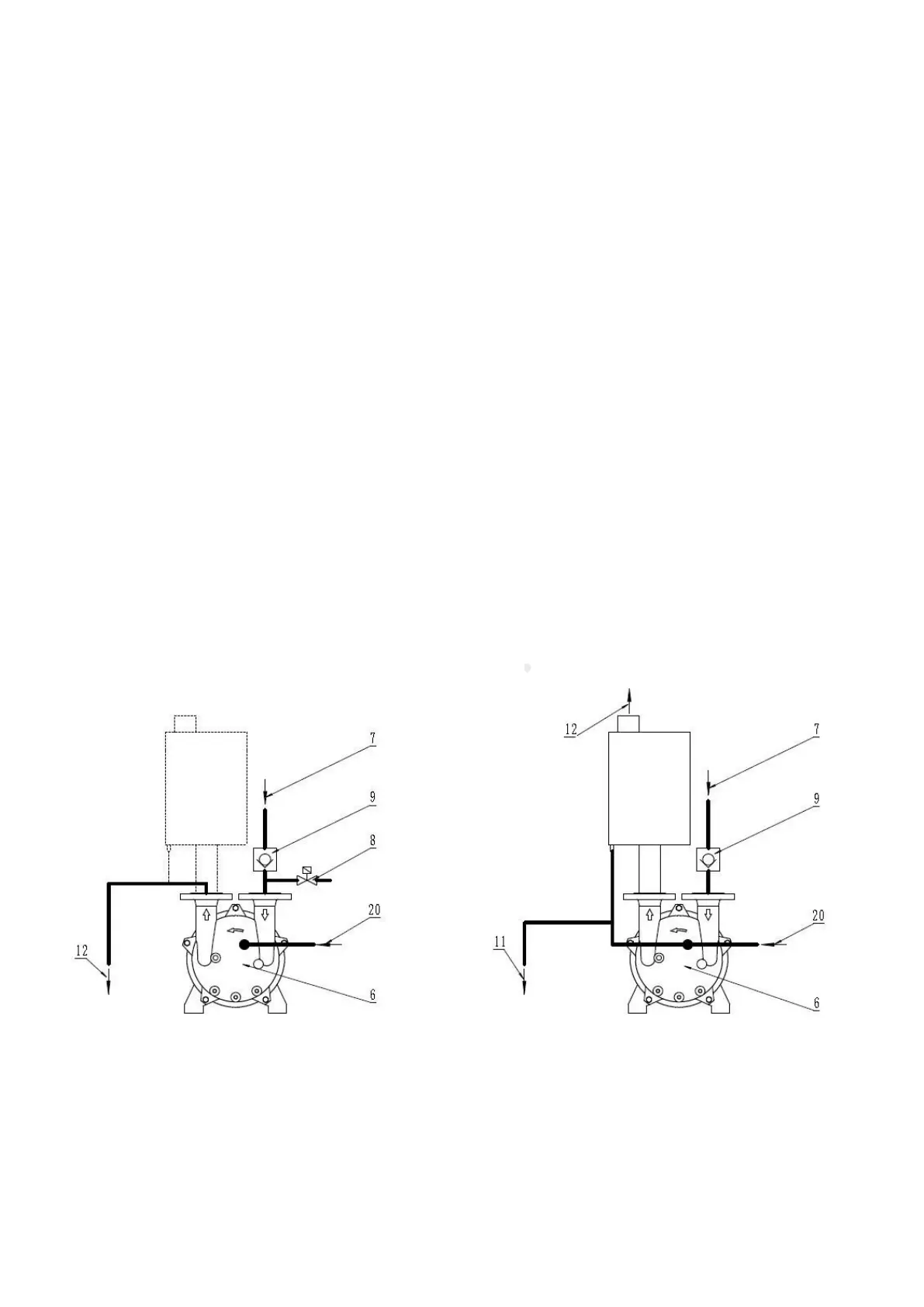

Durchflussverfahren: Abscheider und teilweise Rückführung:
6) Vakuumpumpengehäuse; 7) Saugstutzen; 8) elektromagnetisches Relais; 9)
Rückschlagventil; 10) Abscheider; 11) Bypassventil; 12) Auslassleitung; 20)
Versorgung mit Arbeitsmitteln.
3.1.3.1 Durchflussverfahren für die Zufuhr der Arbeitsflüssigkeit
Diese Art des Anschlusses wird verwendet, um einen minimalen Restdruck am Einlass zu
gewährleisten. Zu diesem Zweck wird der Pumpe eine ausreichende Menge an Prozessflüssigkeit
zugeführt,
