1. Informacje ogólne
1.1 Zakres zastosowania
Niniejsza instrukcja jest przeznaczona dla pomp z pierścieniem wodnym serii 2BV2, 2BV5 i 2BV6.
Pompy 2BV2 i 2BV5 są jednostopniowe i są bezpośrednio podłączone do silnika. Pompy serii 2BV6
mają połączenie wspornikowe i są dostarczane z silnikiem przeciwwybuchowym.
Przed instalacją urządzenia należy upewnić się, że technicy zapoznali się z treścią niniejszej
instrukcji, ponieważ zawiera ona podstawowe informacje na temat instalacji, użytkowania i naprawy
pompy. Zaleca się, aby technicy instalujący pompę mieli łatwy dostęp do instrukcji podczas całej
instalacji.
1.2 Zasada działania
Pompy 2BV nie zajmują dużo miejsca; są bezpośrednio podłączone do silnika i są dość
kompaktowe. Podczas instalacji wystarczy umieścić je na płaskiej, poziomej powierzchni i
zamocować. Nie ma potrzeby budowania dla nich ramy.
Pompy serii 2BV działają na zasadzie pierścienia wodnego. Wirnik w tej pompie jest
zamontowany mimośrodowo wewnątrz komory wirnika - tzn. jego oś obrotu nie jest wyrównana ze
środkiem komory. Gdy pompa jest uruchomiona, ciecz robocza jest obracana przez wirnik i z powodu
siły odśrodkowej tworzy pierścień cieczy wzdłuż ścian komory roboczej. Łopatki wirnika są częściowo
zanurzone w cieczy. Ponieważ wirnik jest zamontowany mimośrodowo, a grubość pierścienia
wodnego jest taka sama na całym obwodzie komory roboczej, objętość powietrza między pojedynczą
parą łopatek wirnika a cieczą roboczą zmienia się podczas każdego obrotu. Gdy objętość ta wzrasta,
powietrze jest zasysane przez zawór wlotowy. Gdy maleje, gaz jest wydalany przez zawór wylotowy.

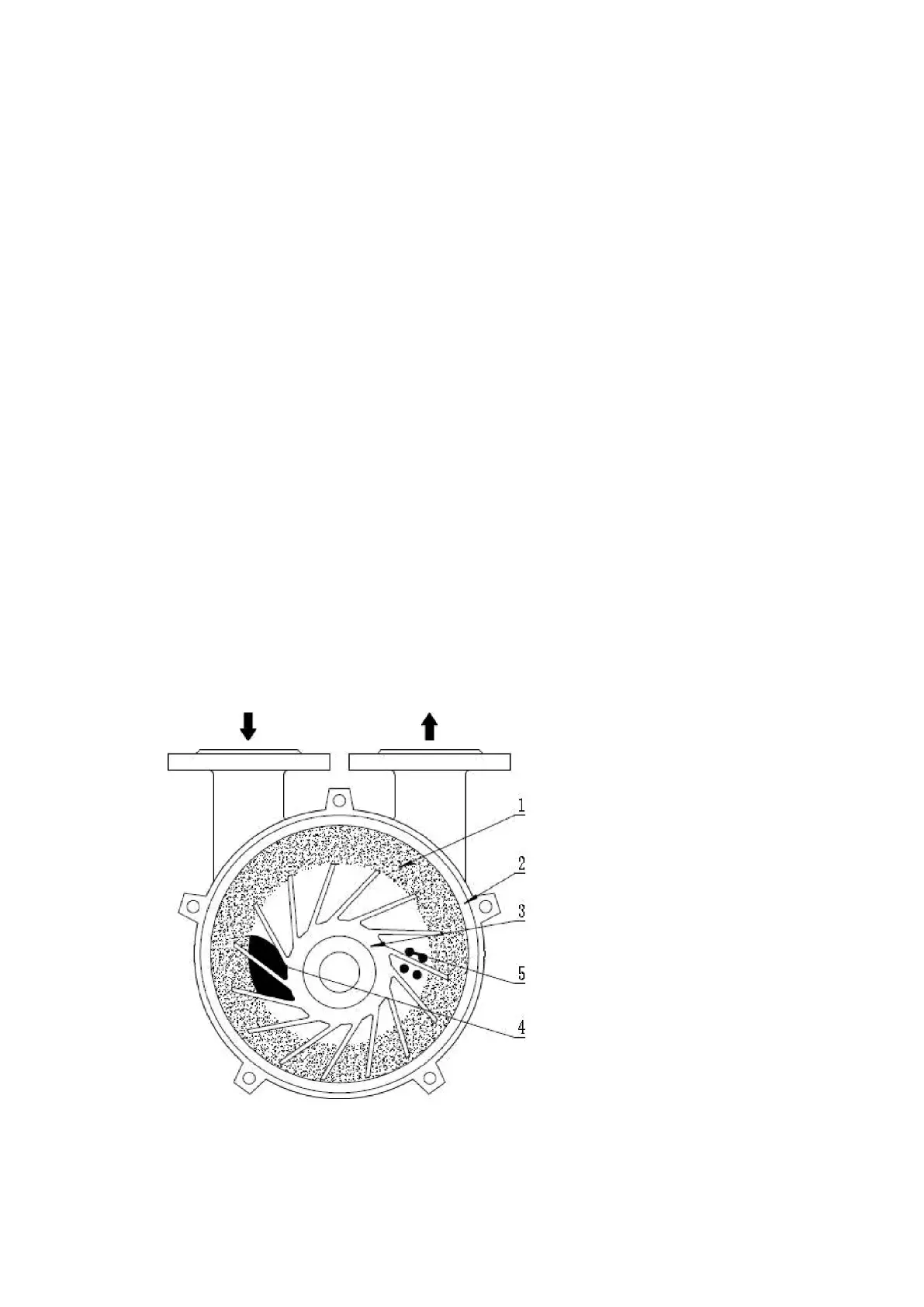

Rysunek 1 przedstawia schemat pompy z pierścieniem wodnym (widok z boku pokrywy
pompy).
Rysunek 1:
1) pierścień roboczy
2) ścianki komory piekarnika;
3) wirnik;
4) wlot powietrza;
5) wylot powietrza.
