1. Allgemeine Informationen
1.1
Anwendungsbereich
Diese Betriebsanleitung ist für die Wasserringpumpen der Baureihen 2BV2, 2BV5 und 2BV6
erstellt worden. Die Pumpen der Baureihen 2BV2 und 2BV5 sind einstufige Pumpen und werden
direkt an den Motor angeschlossen. Die Pumpen der Serie 2BV6 sind freitragend und werden mit
einem explosionsgeschützten Motor geliefert.
Vergewissern Sie sich vor der Installation des Geräts, dass der Techniker mit dem Inhalt
dieses Handbuchs vertraut ist, da es grundlegende Informationen über die Installation,
Verwendung und Reparatur der Pumpe enthält. Es ist ratsam, dafür zu sorgen, dass die
Techniker, die die Pumpe installieren, während der gesamten Installation leichten Zugang zu
diesem Handbuch haben.
1.2
Wie es funktioniert
Die 2BV-Pumpen nehmen nicht viel Platz in Anspruch, sind direkt mit dem Motor verbunden und
recht kompakt. Zur Installation werden sie einfach auf eine ebene, horizontale Fläche gestellt und
befestigt. Es ist nicht nötig, einen Rahmen für sie zu bauen.
Die Pumpen der Baureihe 2BV arbeiten nach dem Wasserringprinzip. Das Laufrad (Impeller) einer
solchen Pumpe ist exzentrisch in der Arbeitskammer montiert, d.h. seine Drehachse fällt nicht mit dem
Zentrum der Kammer zusammen. Nach dem Einschalten der Pumpe wird das Arbeitsmedium
wird durch das Laufrad aufgewirbelt und bildet unter dem Einfluss der Zentrifugalkraft einen
Flüssigkeitsring entlang der Wände der Arbeitskammer. Die Laufradschaufeln sind teilweise in die
Flüssigkeit eingetaucht. Da das Laufrad exzentrisch montiert ist und die Dicke des Wasserrings über
den gesamten Umfang der Arbeitskammer gleich ist, ändert sich das Luftvolumen zwischen jedem
Paar Laufradschaufeln und der Arbeitsflüssigkeit bei jeder Umdrehung.
Wenn sich dieses Volumen erhöht, wird Luft durch das Einlassventil angesaugt. Wenn es abnimmt,
wird das Gas durch das Auslassventil ausgestoßen.

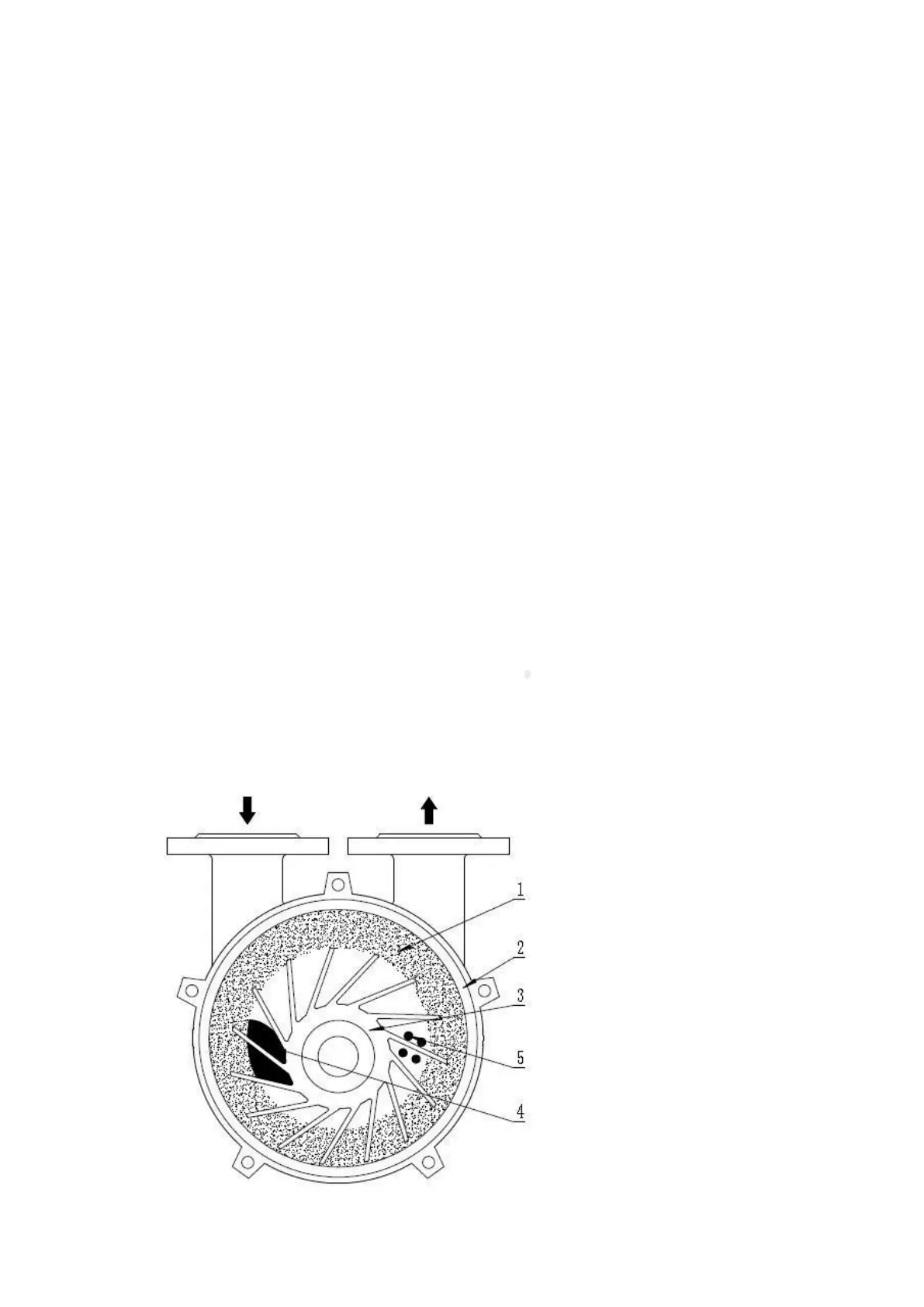

Abbildung 1 zeigt eine schematische Darstellung der Wasserringpumpe (Blick auf den
Pumpendeckel)
Abbildung 1:
1) Arbeitsmittelrin
g;
2) Die Wand der
Arbeitskammer;
3) Laufrad
(Laufrad);
4) Lufteinlass;
5) Luftauslass.
