- 17 -

Приложение (рисунки и таблицы)

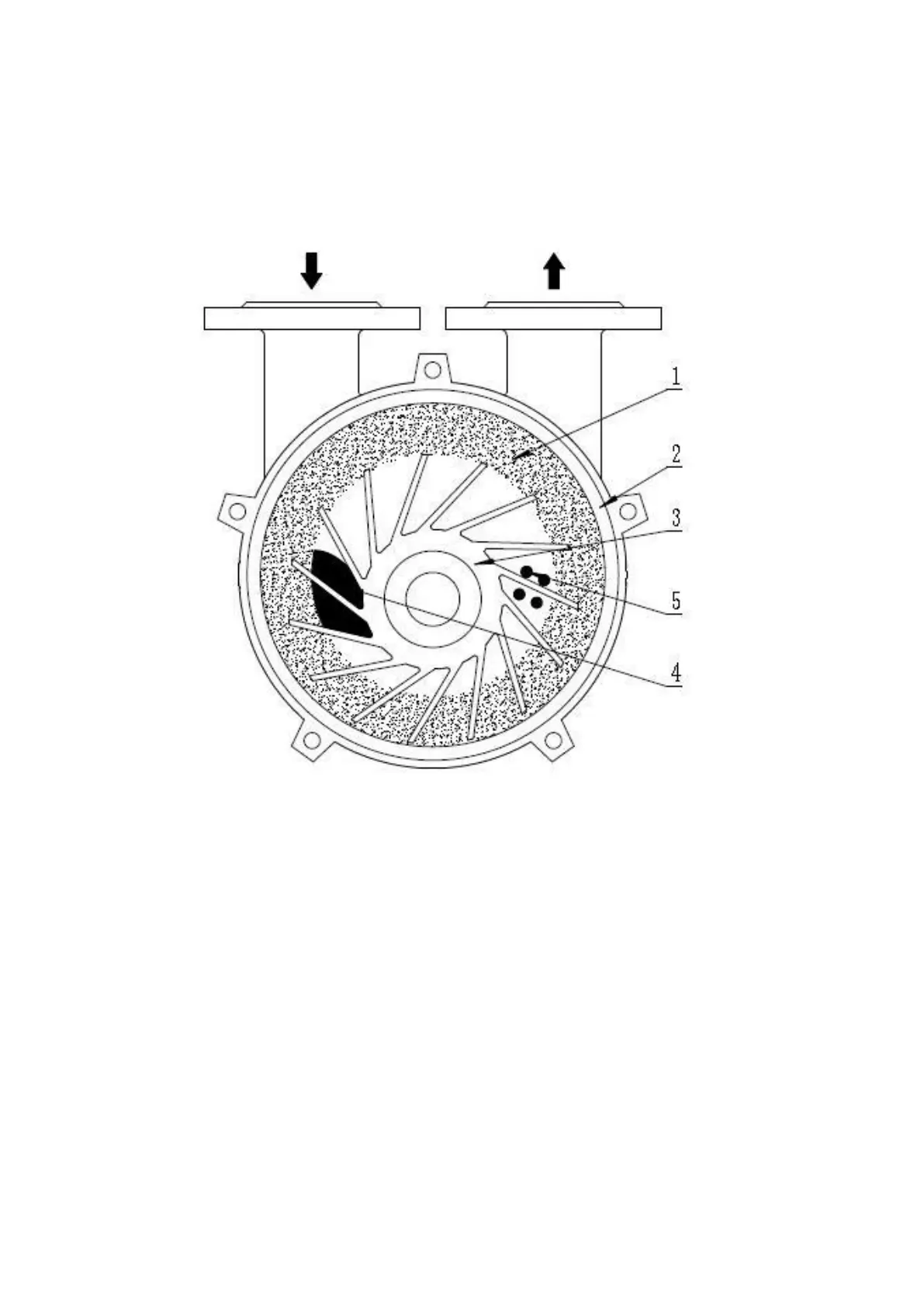

Рисунок 1. Рабочая камера насоса в разрезе (вид со стороны

крышки насоса)

1) кольцо рабочей жидкости; 2) стенка рабочей камеры; 3) рабочее колесо (импеллер); 4)

вход воздуха; 5) выход воздуха.
