- 10 -
яка потім викидається разом з відкачаним повітрям через вихід. У міру того, як робоча
рідина залишає насос, у нього додається свіжа рідина.
Після попереднього заповнення насоси 2BV можуть працювати й автоматично
здійснювати підсмоктування робочої рідини. Це вимагає достатньої кількості робочої
рідини на момент старту насоса.
3.1.3.2
Сепаратор і часткова рециркуляція
Цей метод подачі допоможе зберегти частину води. Частина робочої рідини осідає в
сепараторі і безпосередньо стікає в насос, без будь-якого охолодження. Частина рідини в
цьому випадку втрачається на випаровування, і заміщується свіжою. Усі набори з'єднань
постачаються разом із сепараторами.
3.1.4
Сепаратор

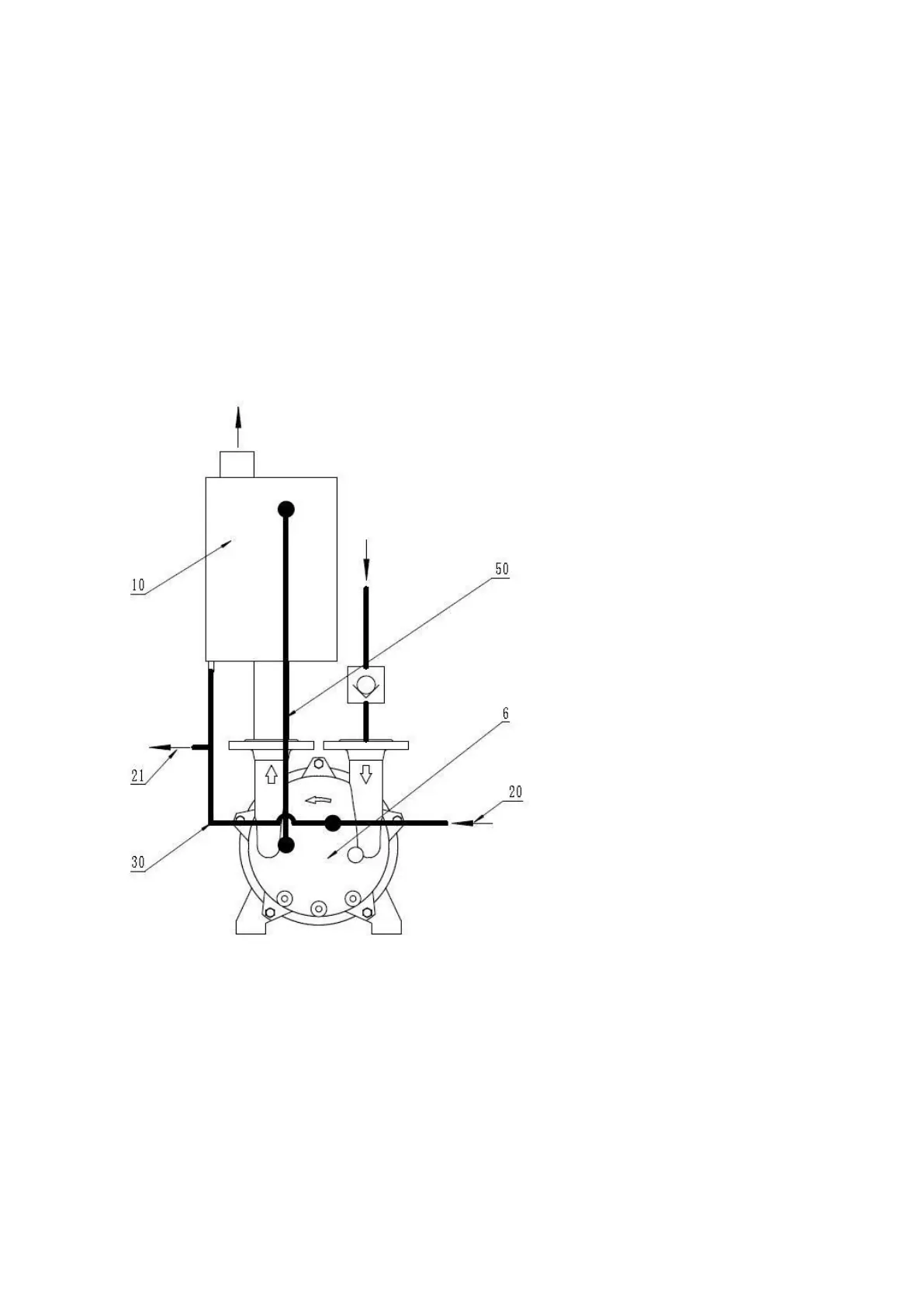

Рисунок 4:
6) вакуумний насос;
10) сепаратор;
20) подача робочої
рідини;
21) злив робочої рідини;
30) лінія циркуляції робочої
рідини;
50) лінія захисту від кавітації.
Сепаратор призначений для розділення рідини і перекачуваного газу. Він дає змогу
повторно використовувати робочу рідину, що істотно скорочує її витрату (див. рисунок 4).
Сепаратор поставляється як аксесуар з усіма необхідними патрубками.
Якщо необхідний захист від кавітації, захисний клапан підключають між сепаратором і
корпусом насоса.
3.1.5
Зворотний клапан
Для того, щоб запобігти зворотному току і потраплянню рідини у вакуумовану мережу,
рекомендується встановити зворотний клапан з боку всмоктування.
