- 17 -
Anhang (Abbildungen und Tabellen)

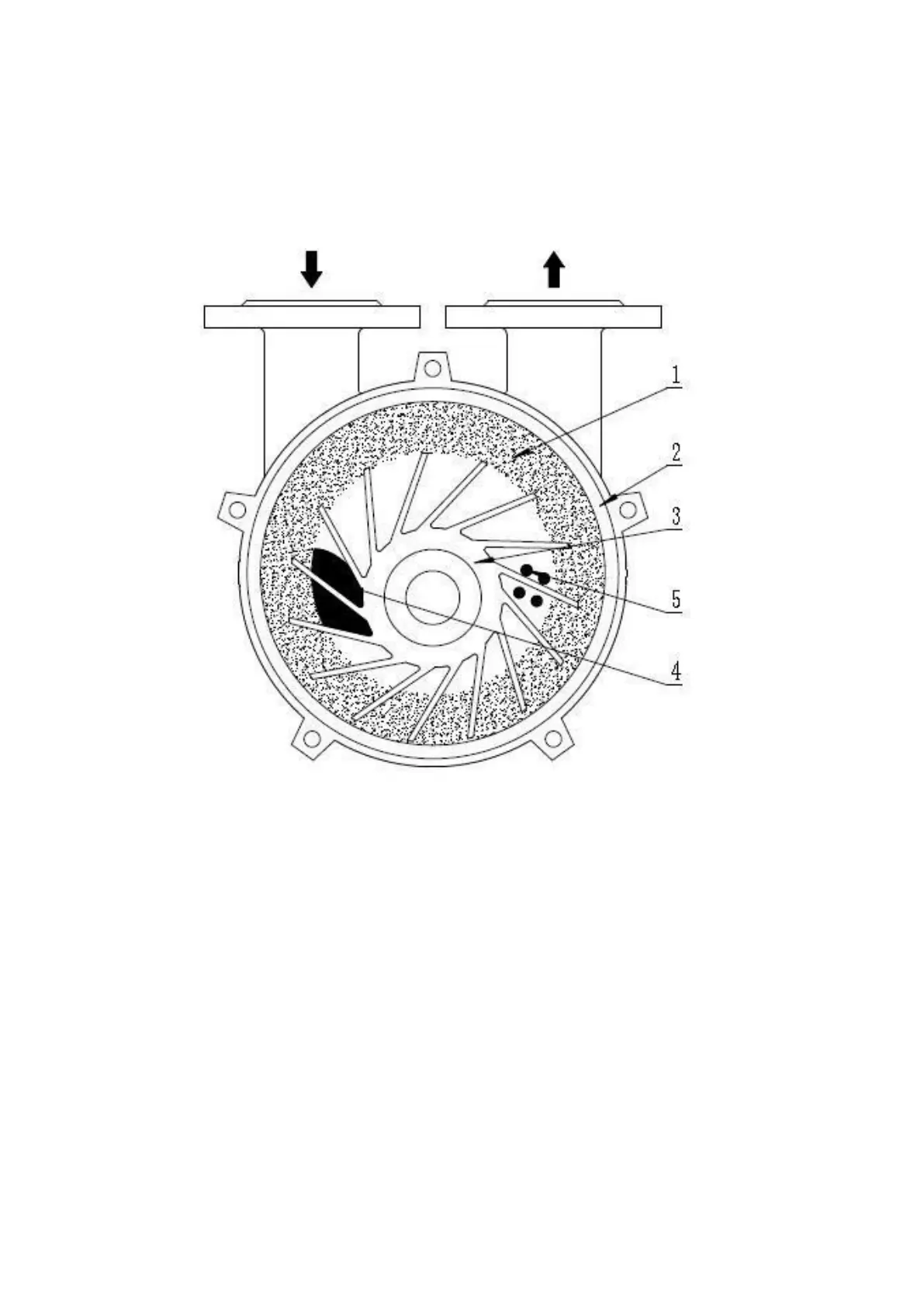

Abbildung 1. Explosionszeichnung des Pumpenarbeitsraums (Ansicht
von der Seite des Pumpendeckels)
1) Arbeitsflüssigkeitsring; 2) Arbeitskammerwand; 3) Laufrad; 4) Lufteinlass; 5) Luftauslass.
