1. Загальні відомості
1.1
Сфера застосування
Цю інструкцію
розроблено для водокільцевих насосів серій 2BV2, 2BV5, 2BV6. Насоси
2BV2 і 2BV5 є одноступеневими
і підключаються до двигуна безпосередньо. Насоси серії 2BV6
мають консольне підключення і поставляються з вибухозахищеним двигуном.
Перед встановленням обладнання, обов'язково ознайомте технічний персонал зі
змістом цієї
інструкції, оскільки в ній зібрані базові відомості про встановлення,
використання та ремонт насоса. Бажано забезпечити технікам, які займаються
встановленням насоса, вільний доступ до інструкції протягом усього часу встановлення.
1.2
Принцип роботи
Насоси 2BV не займають багато місця, вони безпосередньо з'єднані з двигуном
і досить
компактні. У процесі встановлення просто розмістіть їх на рівній горизонтальній поверхні і
закріпіть. Немає необхідності споруджувати для них раму.
Насоси серії 2BV працюють на водокільцевому принципі. Імпелер (робоче колесо) в такому
насосі встановлений ексцентрично всередині робочої камери - тобто вісь його обертання не
збігається з центром камери. Після запуску насоса робоча рідина
розкручується імпелером і, під дією відцентрової сили, формує рідинне кільце вздовж стінок
робочої камери. Лопаті імпеллера виявляються частково занурені в рідину. Оскільки імпелер
встановлений ексцентрично, а товщина водяного кільця однакова по всьому периметру робочої
камери, об'єм повітря між окремо взятою парою лопатей імпеллера та робочою рідиною
змінюється впродовж кожного оберту.
Коли цей об'єм збільшується, через впускний клапан засмоктується повітря. Коли - зменшується,
газ виштовхується через випускний клапан.

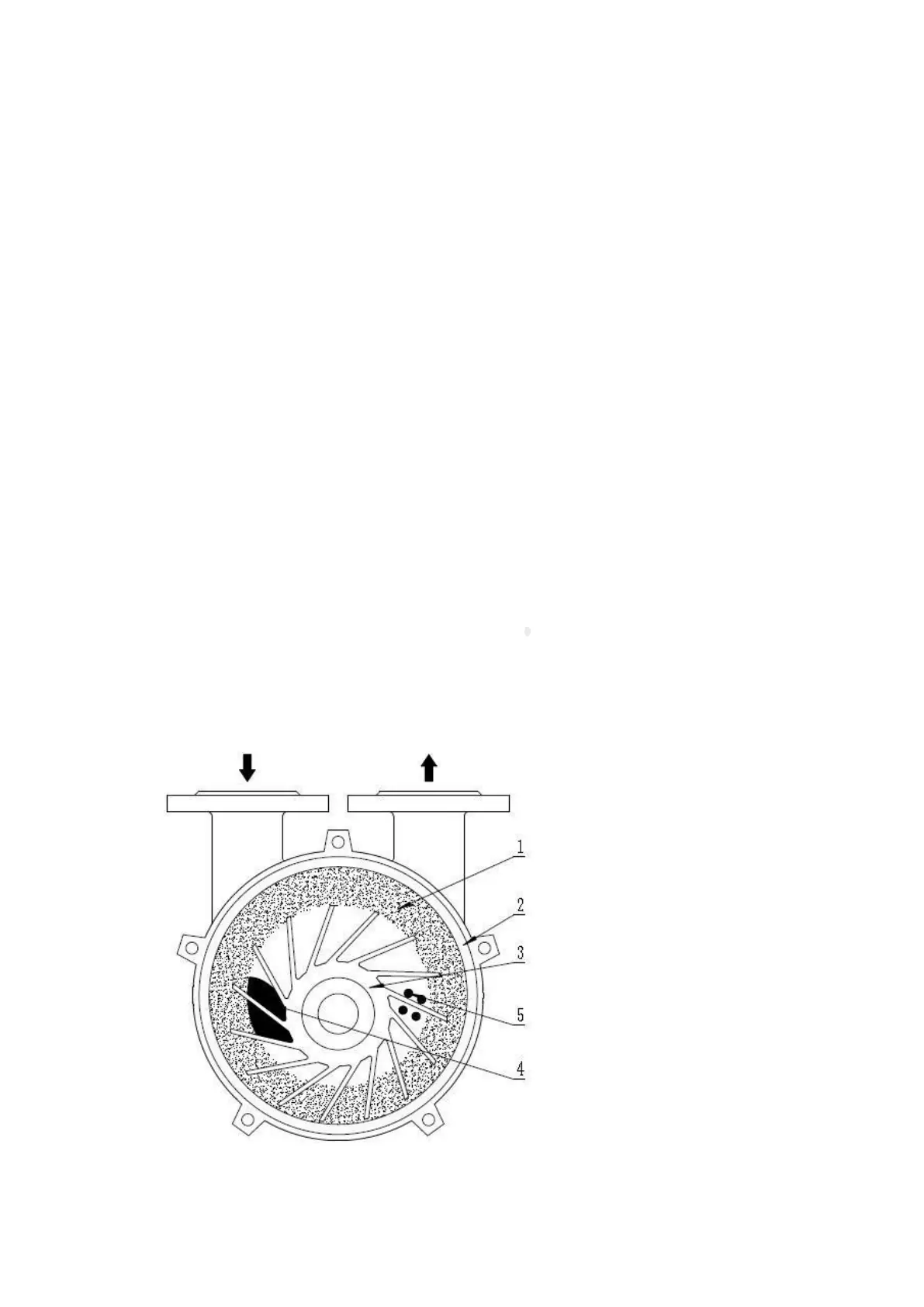

На малюнку 1 зображено схему роботи водокільцевого насоса (вигляд з боку кришки
насоса)
Рисунок 1:
1) кільце робочої
рідини;
2) стінка робочої
камери;
3) робоче колесо
(імпелер);
4) вхід повітря;
5) вихід повітря.
