- 19 -

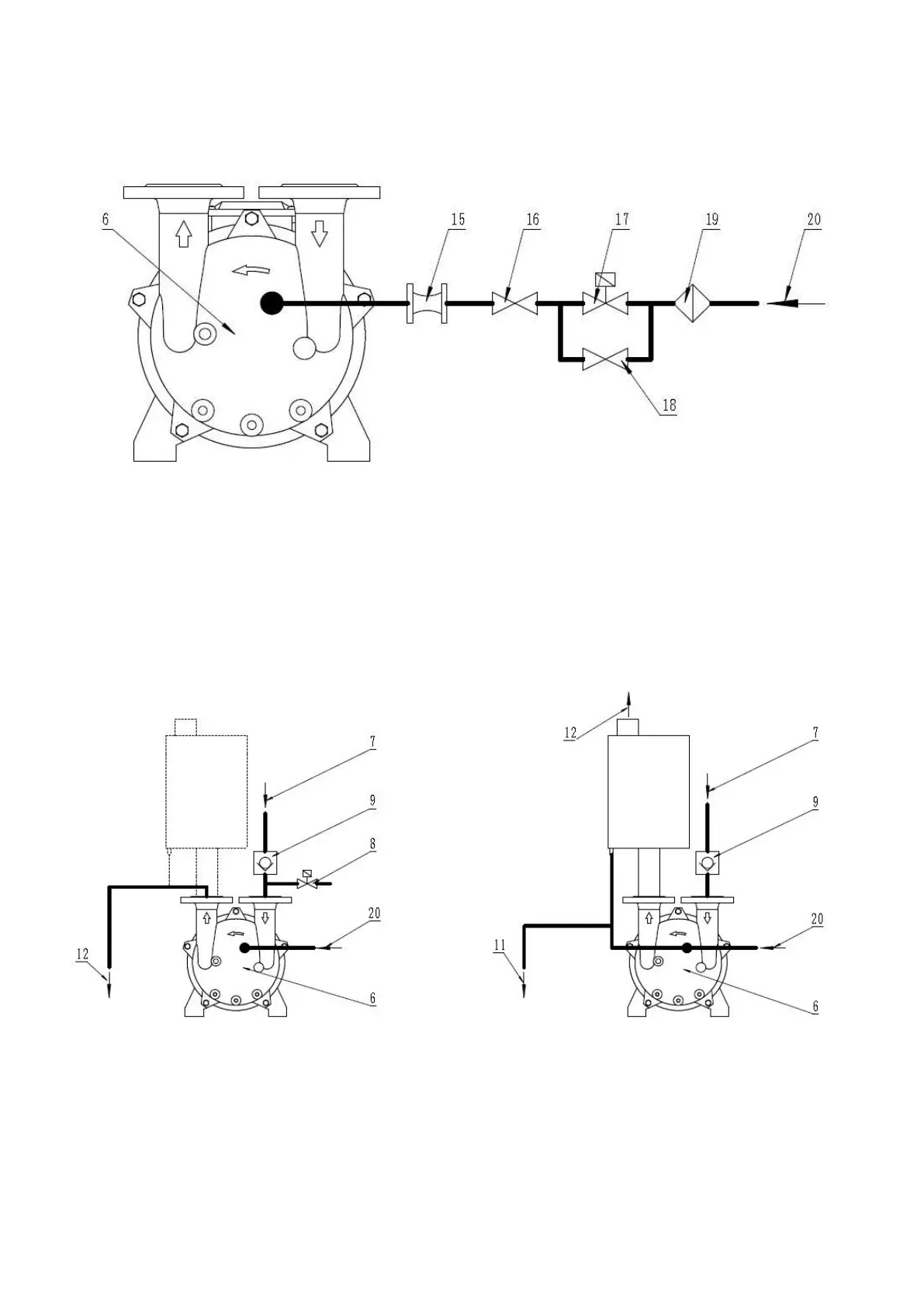

Рисунок 2. Рекомендуемое подключение системы подачи
рабочей жидкости
6) вакуумный насос серии 2BV; 15) расходометр; 16) регулировочный вентиль; 17)
электромагнитный клапан; 18) байпассная линия с обратным клапаном; 19) фильтр; 20)
линия подачи рабочей жидкости.
Рисунок 3. Методы подачи рабочей жидкости (схематичное
изображение)
Прямая подача воды: Сепаратор и частичная рециркуляция:
6) корпус вакуумного насоса; 7) всасывающий патрубок; 8) электромагнитное реле; 9)
обратный клапан; 10) сепаратор; 11) перепускной клапан; 12) выходной патрубок; 20)
подача рабочей жидкости.
