3 Działanie
3.1 Instalacja
3.1.1 Naprawianie
Pompy serii 2BV wystarczy umieścić na poziomej powierzchni i zabezpieczyć śrubami. Nie
ma potrzeby budowania specjalnej ramy.
3.1.2 Połączenie
Aby zapobiec przedostawaniu się do pompy drobnych cząstek z otaczającego powietrza,
wszystkie zaślepki są uszczelnione. Nie należy usuwać wtyczek przed podłączeniem pompy do
systemu.
System podłączany do pompy musi spełniać następujące wymagania:
• Ciśnienie po stronie kołnierza wylotowego nie może przekraczać maksymalnego
dopuszczalnego ciśnienia (patrz sekcja 5).
• Jeśli system jest nowo zmontowany, zaleca się zamontowanie filtra po stronie
kołnierza ssącego przez pierwsze 100 godzin pracy, aby zapobiec przedostawaniu
się do pompy żużlu spawalniczego, który mógł pozostać po zmontowaniu systemu.
• Zalecane metody dostarczania płynu eksploatacyjnego opisano w sekcji 2.
3.1.3 Metoda dostarczania płynu roboczego

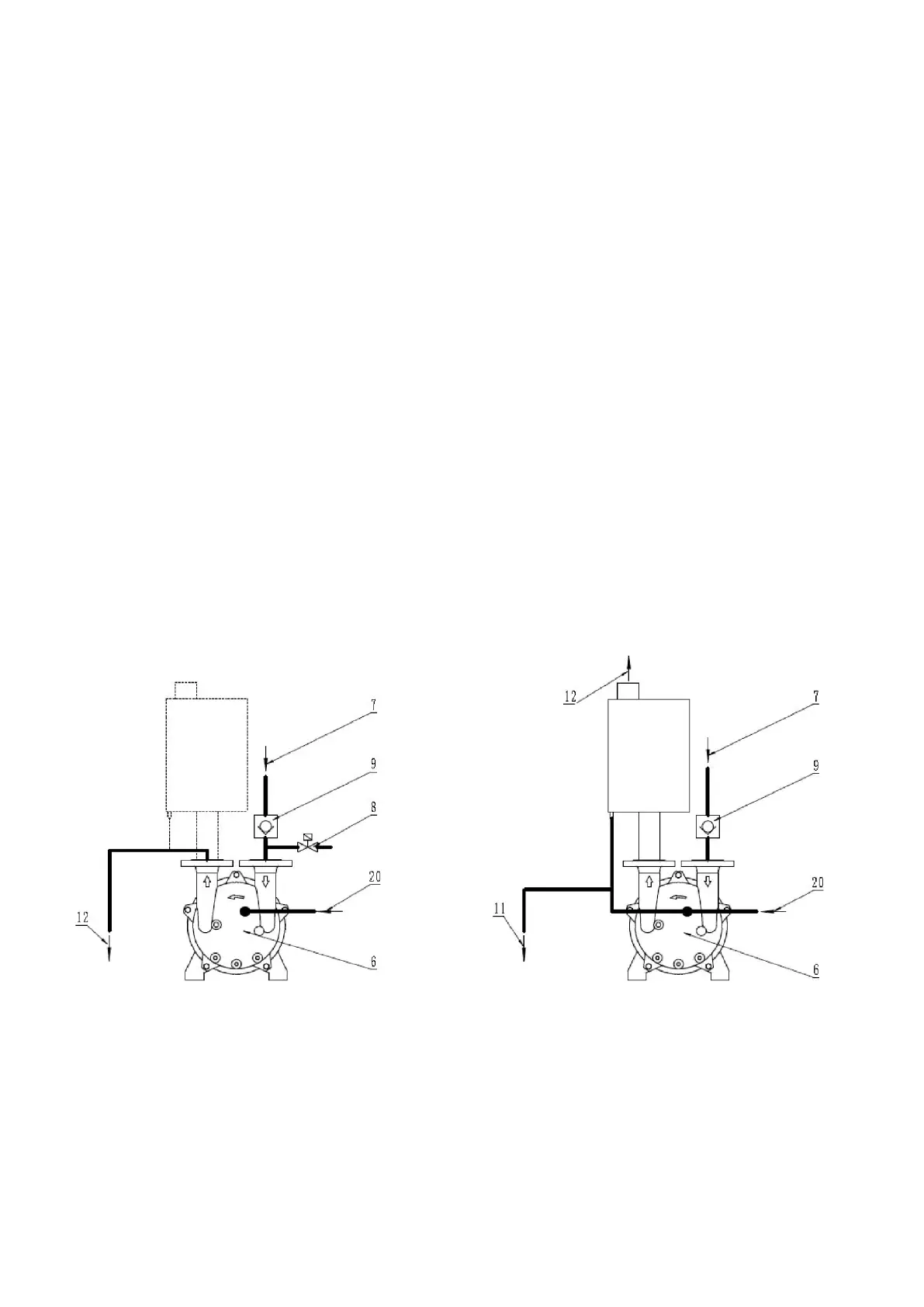

Metoda przepływowa: Separator i częściowa recyrkulacja:
6) obudowa pompy próżniowej; 7) przyłącze ssące; 8) przekaźnik elektromagnetyczny; 9)
zawór zwrotny; 10) separator; 11) zawór obejściowy; 12) port wylotowy; 20) zasilanie cieczą
roboczą.
3.1.3.1 Metoda przepływu płynu roboczego
Ten typ połączenia jest stosowany w celu zapewnienia minimalnego szczątkowego ciśnienia
wlotowego. W tym celu do pompy doprowadzana jest wystarczająca ilość cieczy roboczej,
