BTS 2BV - Separator; Separator I Częściowa Recyrkulacja; Zawór Zwrotny

10 -
która jest następnie odprowadzana wraz z opróżnionym powietrzem przez wylot. Gdy ciecz
robocza opuszcza pompę, do pompy dodawana jest świeża ciecz.
Po wstępnym napełnieniu pompy 2BV mogą pracować i automatycznie zasysać ciecz
roboczą. Wymaga to wystarczającej ilości cieczy roboczej w momencie uruchomienia pompy.
3.1.3.2 Separator i częściowa recyrkulacja
Ta metoda dostarczania pomoże zaoszczędzić część wody. Część cieczy serwisowej jest
gromadzona w separatorze i przepływa bezpośrednio do pompy, bez żadnego chłodzenia. Część
cieczy jest następnie tracona na skutek parowania i zastępowana świeżą cieczą. Wszystkie
zestawy przyłączeniowe są dostarczane wraz z separatorami.
3.1.4 Separator

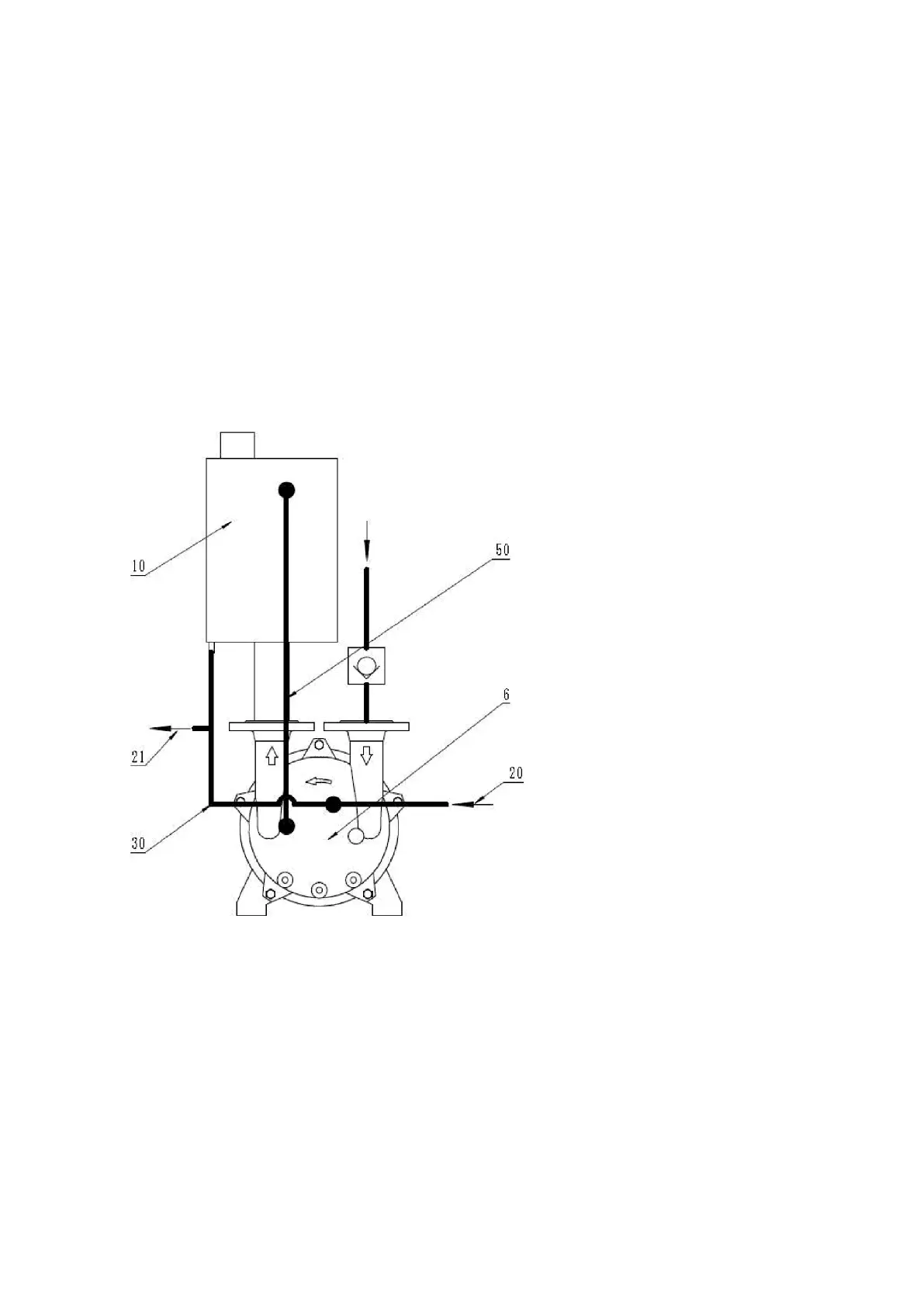

Rysunek 4:
6) pompa próżniowa;
10) separator;
20) pasza robocza
PŁYNY;
21) spuszczanie płynu
eksploatacyjnego; 30) linia
cyrkulacji cieczy roboczej;
50) Linia zabezpieczająca przed
kawitacją.
Separator jest przeznaczony do oddzielania cieczy od pompowanego gazu. Umożliwia on
ponowne wykorzystanie płynu procesowego, znacznie zmniejszając jego zużycie (patrz rysunek 4).
Separator jest dostarczany jako akcesorium ze wszystkimi niezbędnymi połączeniami.
Jeśli wymagana jest ochrona przed kawitacją, zawór bezpieczeństwa jest podłączony między
separatorem a obudową pompy.
3.1.5 Zawór zwrotny
Aby zapobiec przepływowi wstecznemu i przedostawaniu się cieczy do opróżnionej sieci,
zaleca się zainstalowanie zaworu zwrotnego po stronie ssącej.
