Додаток (малюнки та таблиці)

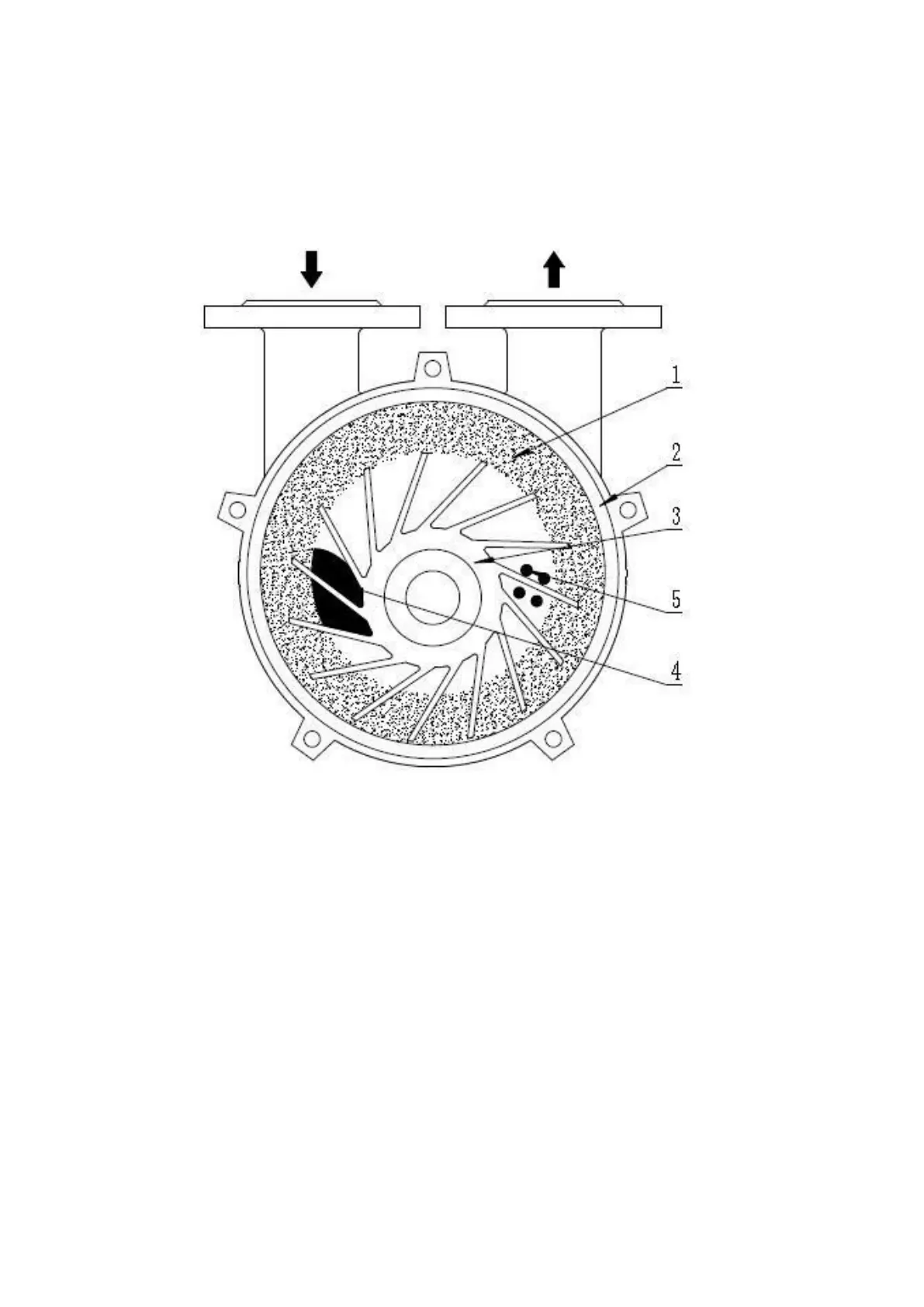

Малюнок 1. Робоча камера насоса в розрізі (вид з боку кришки

насоса)

1) кільце робочої рідини; 2) стінка робочої камери; 3) робоче колесо (імпелер); 4) вхід

повітря; 5) вихід повітря.
