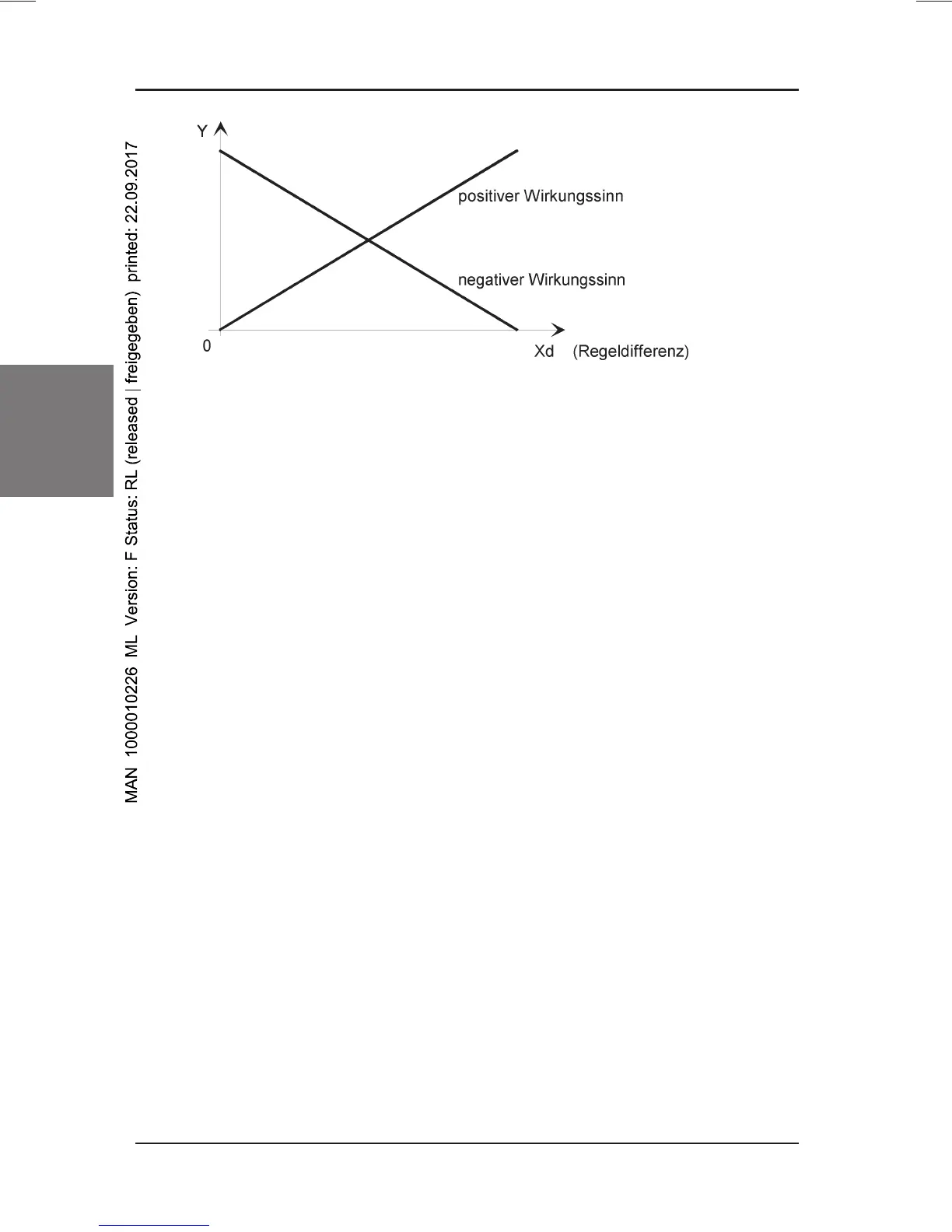

Bild 17: Wirkungssinn am Beispiel des P-Reglers
Funktionsblock 12: Stellgrößenbegrenzung
Über diesen Funktionsblock kann festgelegt werden, in welchem Bereich sich die
Stellgröße Y bewegen darf.
Einstellbare Parameter:
Yo: maximaler Wert der Stellgröße
Yu: minimaler Wert der Stellgröße
Bei 3-Punkt-PWM-Signalen kann der Bereich Heizen/Kühlen getrennt begrenzt
werden. Wenn sich die Stellgrößen an einer Begrenzung befinden, wird die
Integratorabschaltung aktiv.
Yho: max. Wert der Stellgröße heizen (Relais 1)
Yhu: min. Wert der Stellgröße heizen (Relais 1)
Yko: max. Wert der Stellgröße kühlen (Relais 2)
Yku: min. Wert der Stellgröße kühlen (Relais 2)
Bei einem 3-Punkt-Schritt-Ausgang ohne externe Rückführung ist die Stellgrößen-
begrenzung nicht verfügbar.
Funktionsblock 13: Sicherheitswert
Hier wird die Stellgröße vorgegeben, die bei Auftreten einer Störung oder bei Akti-
vierung des Binäreingangs (bei konfigurierter Funktion Sicherheitswert ausgeben,
siehe Abschn. 6.5.4) ausgegeben werden soll.
Einstellbarer Parameter:
Ys: Sicherheitswert der Stellgröße
