Installation électrique
10.2 Raccordement électrique au
positionneur type 8791 ou types
8792/8793
Procédure à suivre :
→ Si nécessaire, raccourcir le câble du Remote Sensor et l'introduire
dans le presse-étoupe M12 prévu sur le positionneur type 8791
ou types 8792/8793.
→ Raccorder les 4 fils du câble, comme cela est décrit dans le « Tab. 6 »
et dans les manuels d’utilisation du positionneur type 8791 ou
types 8792/8793, aux bornes prévues (chapitre « Affectation des
bornes pour système de mesure de déplacement externe » dans
les manuels d’utilisation du type 8791 ou des types 8792/8793).
Borne Couleur du fil Affectation Câblage externe
8791 ou
8792/8793
pour type de câble
1 2
1 blanc noir Alimentation
capteur -
S –
2 brun Alimentation
capteur +
S +
3 jaune orange Interface sérielle,
câble B
B
4 vert rouge Interface sérielle,
câble A
A
Tab. 6 : Affectation des couleurs de fil des bornes vissées
10.2.1 Affectation des bornes du Remote
Sensor linéaire
REMARQUE !
Rupture des manchons pneumatiques due à la torsion.
▶ Pour dévisser l’enveloppe du corps, ne pas exercer de contre
pression sur l’actionneur de vanne process mais sur le corps de
raccordement.
4
3
2
1
Corps de
raccordement

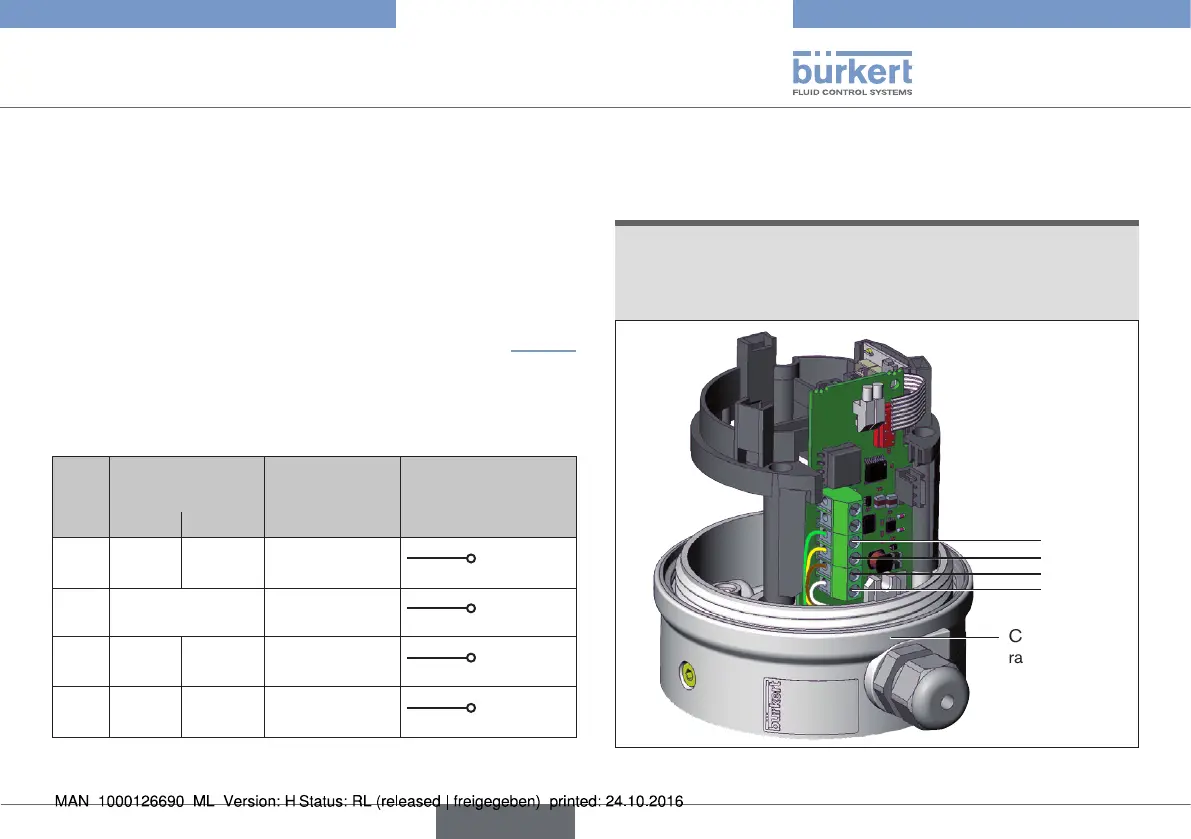

Fig. 34 : Affectation des bornes du Remote Sensor linéaire
Type 8798
