7.2 Éléments d’affichage du Remote
Sensor rotatif
Une LED située sur la face supérieure du coprs du capteur sert à
l’affichage du mode du capteur.
État LED Affichage Remède
éteinte
Aucune tension de
service
Contrôler le raccordement
électrique.
allumée
(vert)
Opérationelle -
allumée
(rouge)
Phase de démarrage
(pendant la phase de
montée en régime – pro-
cédure de lancement)
-
Erreur du transmetteur
Mettre l’appareil hors tension
puis de nouveau sous tension.
Si l’affichage indique toujours
« Erreur du transmetteur », le
capteur est défectueux.
Tab. 2 : LED d’élément d’affichage; Remote Sensor rotatif
LED d’état

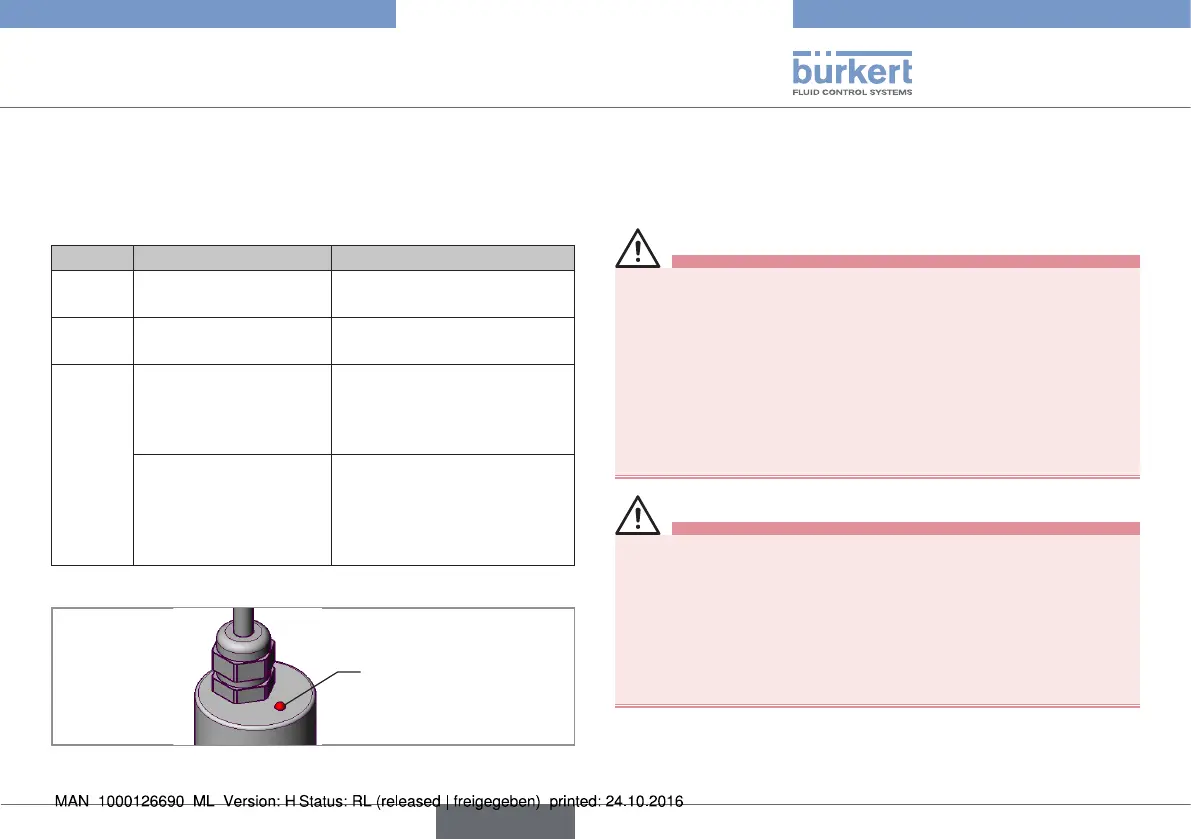

Fig. 7 : LED d’élément d’affichage; Remote Sensor rotatif
8 MONTAGE
8.1 Consignes de sécurité
DANGER !
Risque de blessures dû à la présence de haute pression dans
l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de
couper la pression et de purger des conduites/de les vider.
Risque de choc électrique.
▶ Avant de travailler sur l’installation ou l’appareil, couper la tension
et empêcher toute remise sous tension par inadvertance.
▶ Respecter les réglementations en vigueur pour les appareils élec-
triques en matière de prévention des accidents et de sécurité.
AVERTISSEMENT !
Risque de blessures dû à un montage non conforme.
▶ Le montage doit être effectué uniquement par un personnel
qualifié et habilité disposant de l'outillage approprié.
Risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
▶ Empêchez tout actionnement involontaire de l'installation.
▶ Garantissez un redémarrage contrôlé après le montage.
Type 8798
français
