Montage
8.2 Montage des linearen Remote
Sensors Typ 8798
8.2.1 Anbau an Prozessventile mit
interner Luftführung (Reihe 2103,
2300 und 2301)
HINWEIS!
Bei Montage an Prozessventile mit Schweißgehäuse die
Montagehinweise in der Bedienungsanleitung des Prozess-
ventils beachten.
Vorgehensweise:
1. Schaltspindel montieren
Klarsichthaube
Antrieb
Steuerluftanschlüsse
(Schlauchsteckverbinder mit
Collets oder Gewindebuchsen)

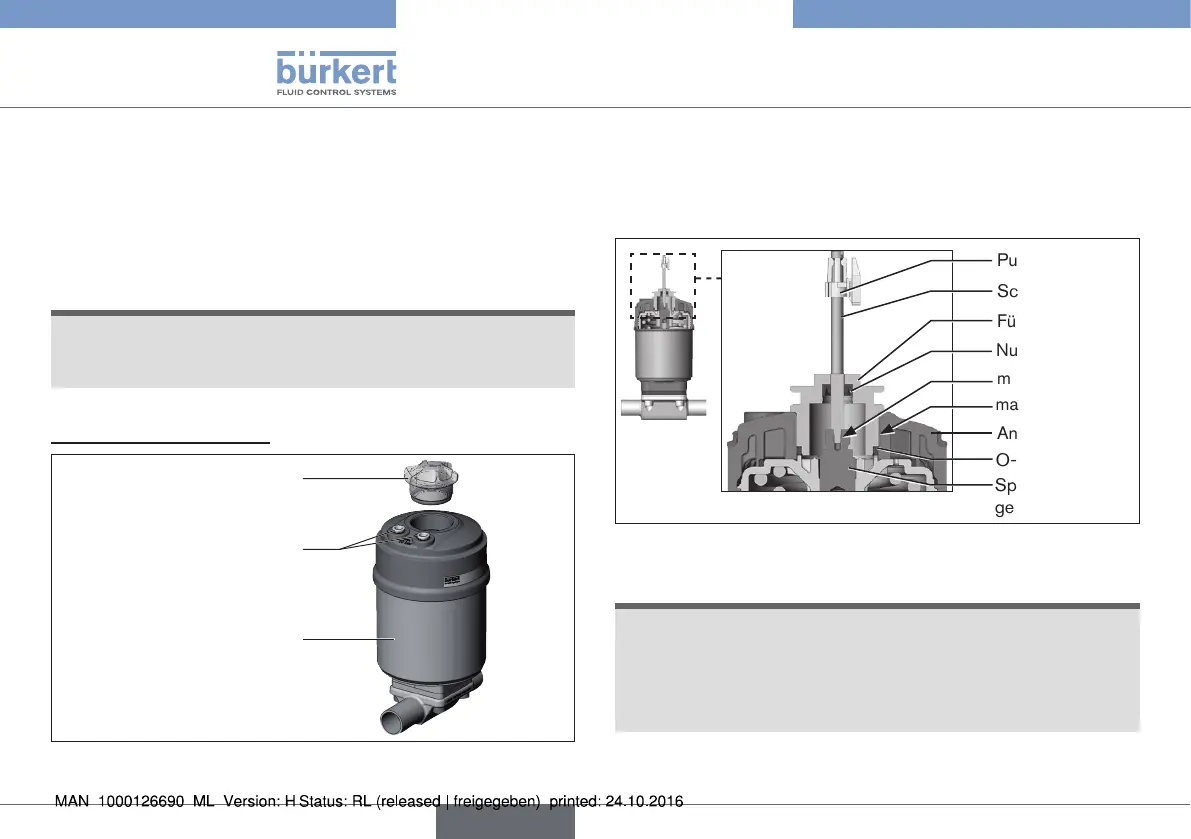

Bild 8: Montage linearer Remote Sensor, Reihe 2103, 2300 und
2301
→ Klarsichthaube am Antrieb und die Stellungsanzeige (gelbe Kappe)
an der Spindelverlängerung abschrauben (falls vorhanden).
→ Bei Version mit Schlauchsteckverbinder die Collets (weiße Tüllen)
aus den beiden Steuerluftanschlüssen entfernen (falls vorhanden).
O-Ring
Spindelverlän-
gerung
Führungselement
Antriebsdeckel
Nutring
Puck
Schaltspindel
max. 5 Nm
max. 1 Nm
Bild 9: Montage der Schaltspindel, Reihe 2103, 2300 und 2301
HINWEIS!
Unsachgemäße Montage kann den Nutring im Führungs-
element beschädigen.
Der Nutring ist im Führungselement schon vormontiert und muss
im Hinterschnitt „eingerastet“ sein.
▶ Bei Montage der Schaltspindel den Nutring nicht beschädigen.
→ Schaltspindel durch Führungselement schieben.
Typ 8798
deutsch
