62
Fluidische Installation
Befestigung des rotativen Remote Sensors mit Anbauwinkel bei
Schubantrieben mit Säulenjoch:
→ Anbauwinkel mit U-Bolzen ⑦, Federringen ⑩, Scheiben ⑪
und Sechskantmuttern
21
am Säulenjoch befestigen
(siehe „Bild 30“).
Legende:
Nr. Bezeichnung
7 U-Bolzen
10 Federring
11 Scheibe
21 Sechskantmutter

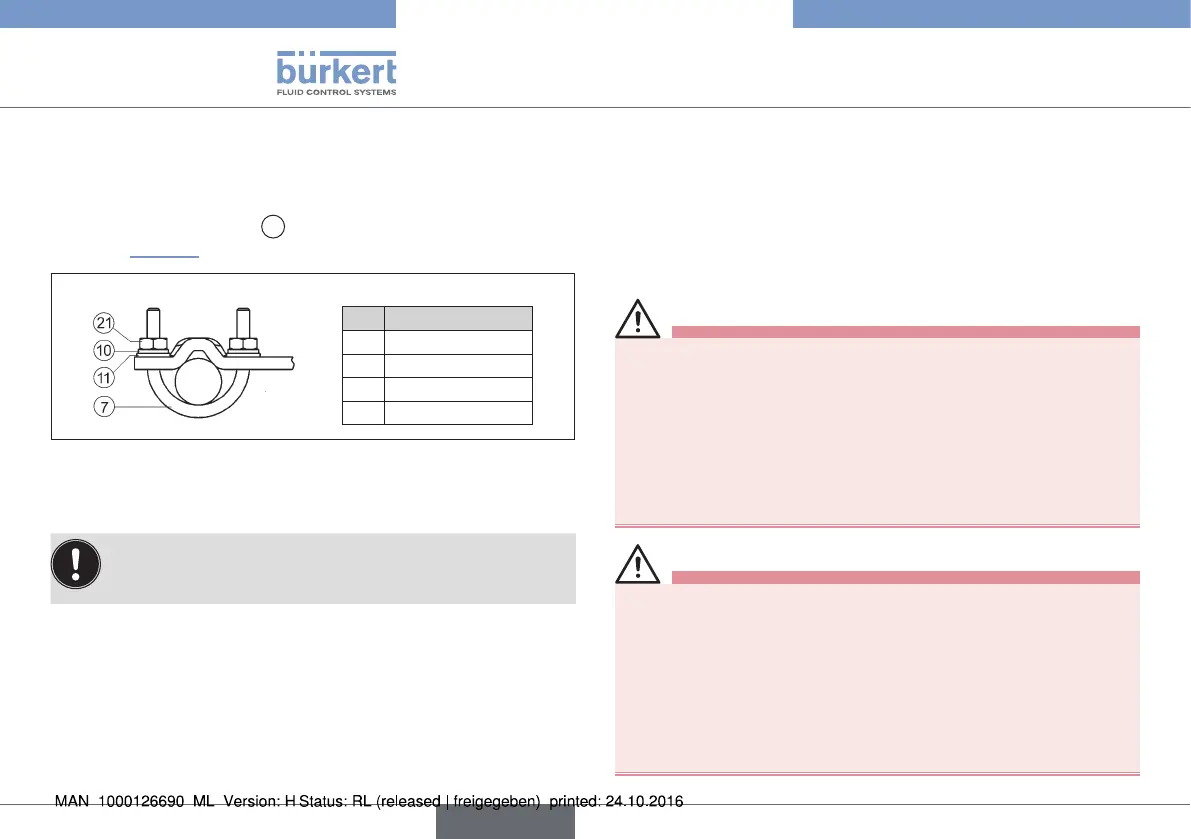

Bild 30: Anbauwinkel am Säulenjoch befestigen
Hebelmechanismus ausrichten:
Der Hebelmechanismus kann erst dann korrekt ausgerichtet
werden, wenn das Gerät elektrisch und pneumatisch ange-
schlossen ist.
→ Antrieb im Handmodus auf halben Hub fahren (entsprechend der
Skala am Antrieb).
→ Wegaufnehmer in der Höhe so verschieben, dass der Hebel
waagrecht steht.
→ Wegaufnehmer in dieser Position am Antrieb fixieren.
9 FLUIDISCHE INSTALLATION
Die Abmessungen des Remote Sensors und der verschiedenen Kom-
plettgerätevarianten, bestehend aus Remote Sensor, Antrieb und Ventil,
entnehmen Sie den jeweiligen Datenblättern.
9.1 Sicherheitshinweise
GEFAHR!
Verletzungsgefahr durch hohen Druck in Anlage/Gerät.
▶ Vor Arbeiten an Anlage oder Gerät den Druck abschalten und
Leitungen entlüften/entleeren.
Gefahr durch Stromschlag.
▶ Vor Arbeiten an Anlage oder Gerät die Spannung abschalten und
vor Wiedereinschalten sichern.
▶ Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen
für elektrische Geräte beachten.
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Installation.
▶ Die Installation darf nur autorisiertes Fachpersonal mit geeigne-
tem Werkzeug durchführen.
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf.
▶ Anlage vor unbeabsichtigtem Betätigen sichern.
▶ Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
Typ 8798
deutsch
