Montage
Legende:
Nr. Bezeichnung Nr. Bezeichung
1 Anbauwinkel 9 Sechskantschraube
5 Konusrolle 10 Federring
6 Hebel 11 Scheibe

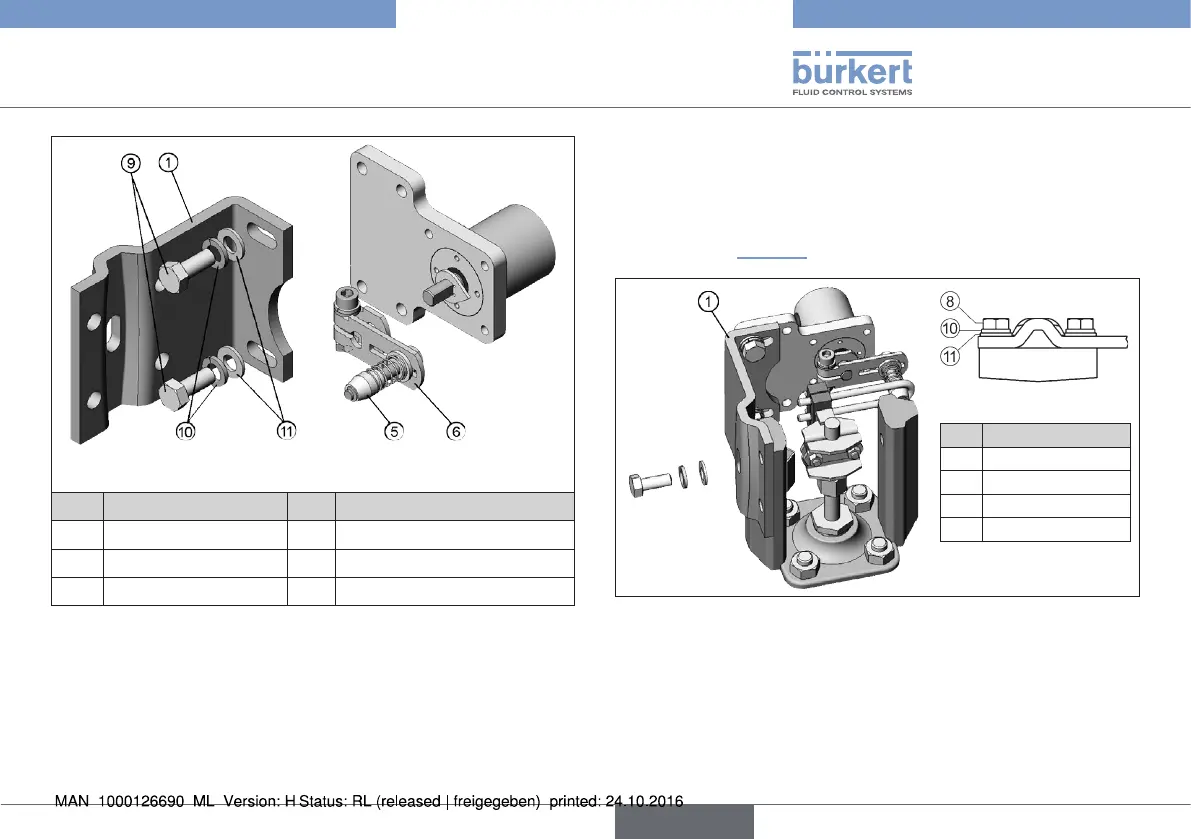

Bild 28: Anbau an Stetigventil mit Schubantrieb nach NAMUR
Befestigung des rotativen Remote Sensors mit Anbauwinkel bei
Schubantrieben mit Gussrahmen:
→ Anbauwinkel ① mit einer oder mehreren Sechskantschrauben
⑧, Federringen ⑩ und Scheiben ⑪ am Gussrahmen befes-
tigen (siehe „Bild 29“).
Legende:
Nr. Bezeichnung
1 Anbauwinkel
8 Sechskantschraube
10 Federring
11 Scheibe
Bild 29: Anbauwinkel am Gussrahmen befestigen
