Montage
Hebel zusammenbauen (falls nicht vormontiert) (siehe „Bild 26“).
Abhängig vom Hubbereich wird für den Anbau ein kurzer oder
langer Hebel benötigt (siehe „Tab. 4“)
Legende:
Nr. Bezeichnung
4 Mitnehmerstift
5 Konusrolle
6 Hebel
12
Beschreibung der
Nummerierung
siehe „Tab. 4:
Anbausatz an
Schubantriebe für
rotativen Remote
Sensor“).
13
14
15
16
17
18
19
22
17
16
12
6
19
18
14
12
22
5
4
13
15

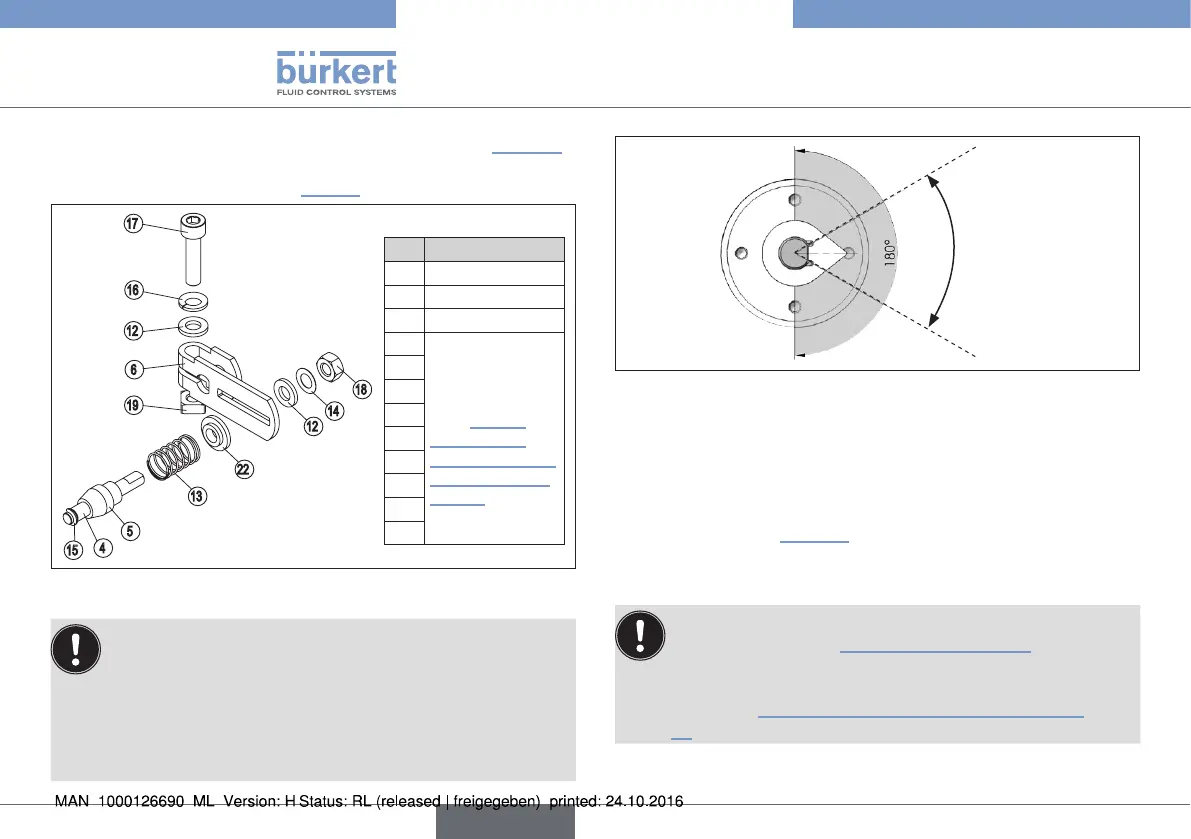

Bild 26: Hebelmontage
Der Abstand des Mitnehmerstifts von der Welle sollte gleich
dem Antriebshub sein. Dadurch ergibt sich ein Schwenkbe-
reich des Hebels von 60°.
Schwenkbereich des Hebels:
Um sicherzustellen, dass das Wegmesssystem mit guter
Auflösung arbeitet, muss der Schwenkbereich des Hebels
mindestens 60° betragen.
60°
Schwenkbereich des
Hebels
Bild 27: Schwenkbereich des Hebels
Hebel auf die Welle des rotativen Remote Sensors stecken und
festschrauben.
Anbauwinkel mit Sechskantschrauben , Federringen
und Scheiben an der Trägerplatte des Remote Sensors
befestigen (siehe „Bild 28“).
Zur Ermittlung der richtigen Position den rotativen Remote
Sensor an den Antrieb halten.
Die Konusrolle am Hebel des Wegaufnehmers
muss im Bügel (siehe „Bild 25: Bügelmontage“) über den
gesamten Hubbereich am Antrieb frei laufen können.
Bei 50 % Hub sollte die Hebelstellung in etwa waagrecht
sein (siehe „Hebelmechanismus ausrichten“ auf Seite
62).
Typ 8798
deutsch
