97
Installation fluidique
9.4 Raccordement pneumatique
9.4.1 Raccordement pneumatique du
Remote Sensor avec alimentation
en air interne
(types 2103, 2300 et 2301)
DANGER !
Risque de blessures dû à la présence de haute pression dans
l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de
couper la pression et de purger des conduites/de les vider.
Raccord
Marquage : 1
Raccord « Fermeture
interne, non utilisé »
Raccord
Marquage: 3
1

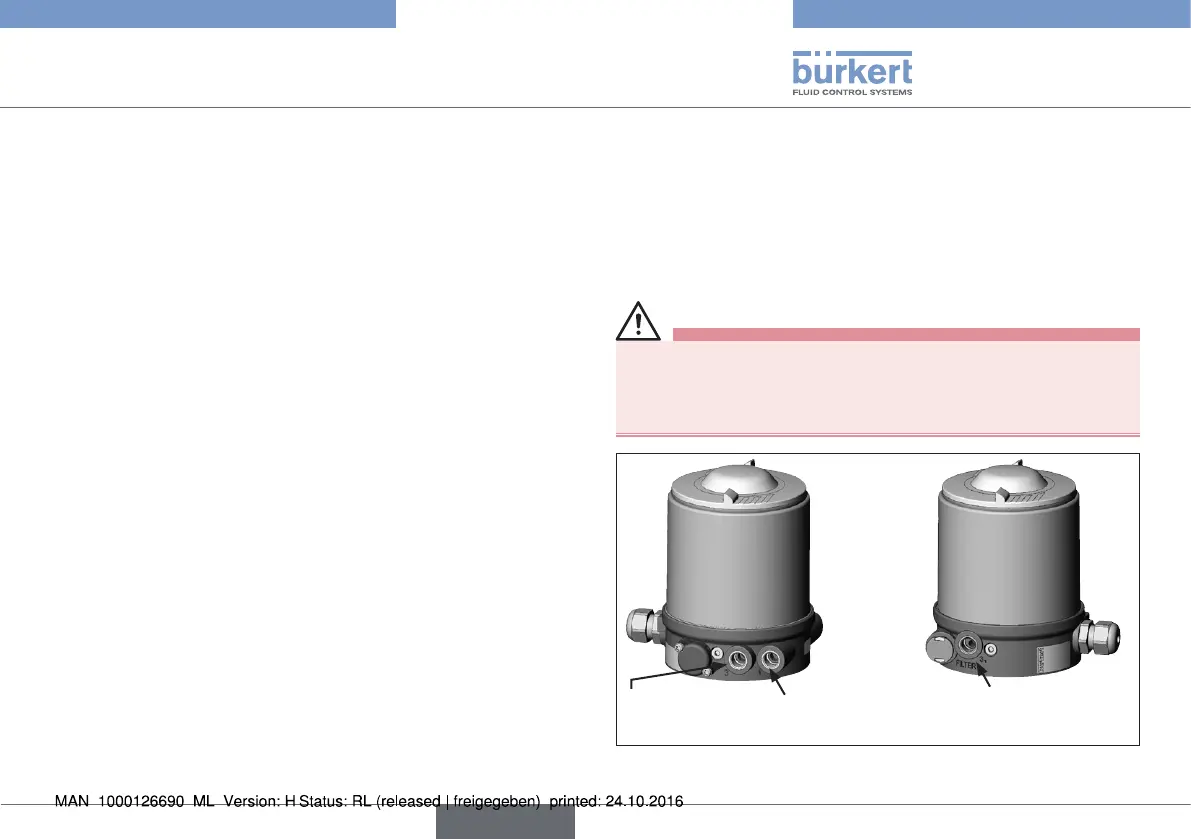

Fig. 31 : Raccord pneumatique avec alimentation en air interne
9.2 Installation de la vanne process
Le type de raccordement et les dimensions peuvent être consultés
dans la fiche technique correspondante.
→ Raccorder la vanne conformément aux manuels d’utilisation la
concernant.
9.3 Installation du régulateur de
positon, type 8791 ou types
8792/8793
→ Raccorder le positionneur conformément aux manuels d’utili-
sation du type 8791 ou des types 8792/8793.
Type 8798
français
