Bedien- und Anzeigeelemente
7 BEDIEN- UND
ANZEIGEELEMENTE
Eine spezielle Bedienung dieses Remote Sensors ist nicht erforderlich.
Die notwendigen Einstellungen werden am Positioner Typ 8791 oder
Typ 8792/8793 vorgenommen (siehe entsprechendes Kapitel der
Bedienungsanleitung des Positioners).
7.1 Anzeigeelemente des linearen
Remote Sensors
Zur Anzeige des Sensormodus dienen 2 LEDs, die auch von außen
durch die Klarsichthaube sichtbar sind.
Status
LED
grün
Status
LED
rot
Anzeige Abhilfe
aus aus
keine
Betriebsspannung
Versorgungsspannung
des Positioners Typ
8791, Typ 8792/8793
überprüfen.
Kabelanschluss Belegung
überprüfen.
blinkt ein
Sensor wird
außerhalb des
Erfassungsbe-
reichs betrieben
Adaption zum Antrieb
überprüfen; Puck auf
Schaltspindel darf
Sensorfläche nicht
überschreiten.
blinkt aus Sensor ist in Betrieb und sendet Positionswert
Tab. 1: Anzeigeelemente LED; linearer Remote Sensor
Status LED grün
Status LED rot
Ansicht ohne Klarsichthaube

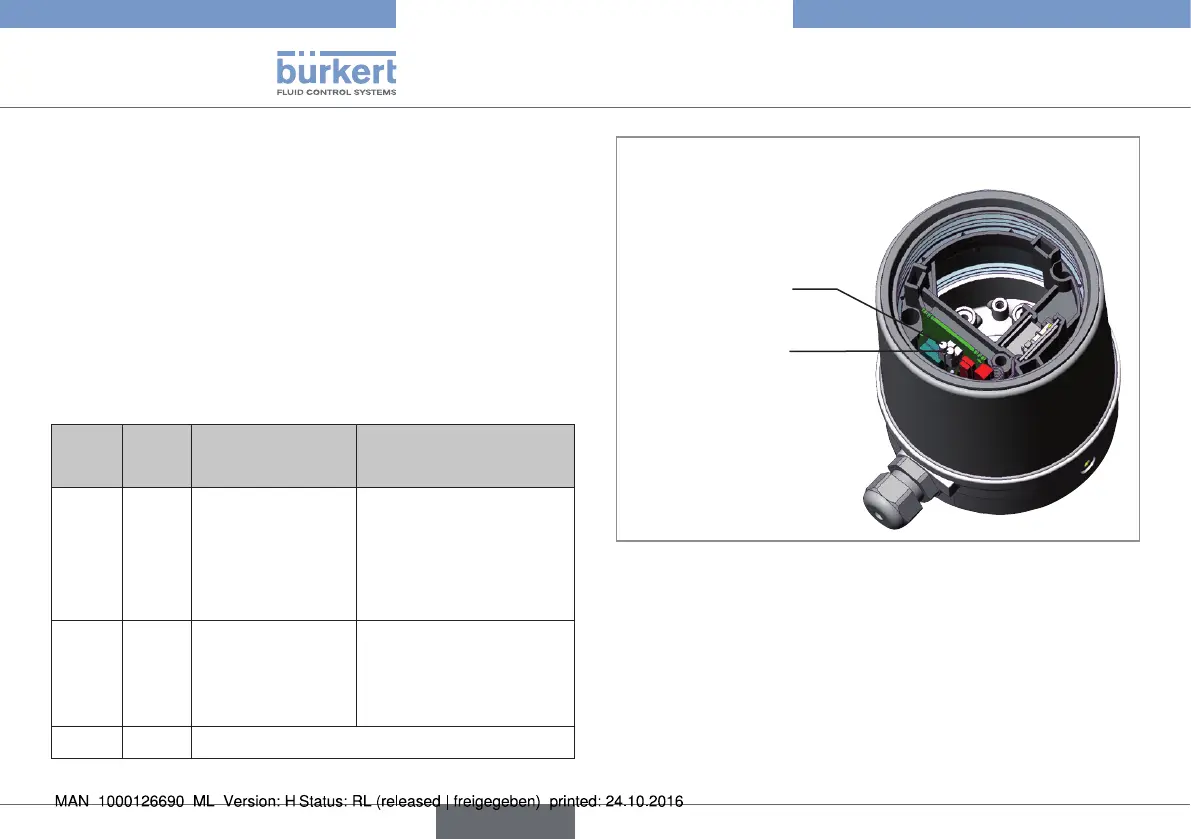

Bild 6: Anzeigeelemente LED; linearer Remote Sensor
Typ 8798
