96
Installation fluidique
Fixation du Remote Sensor rotatif avec équerre de montage sur
actionneurs linéaires avec portique :
→ Fixer l’équerre de montage avec les tiges en U ⑦, les rondelles
élastiques
⑩, les rondelles ⑪ et les écrous hexagonaux
21
sur le portique
.
(voir « Fig. 30 »).
Légende :
N° Désignation
7 Tige en U
10 Rondelle élastique
11 Rondelle
21 Ecrou hexagonal

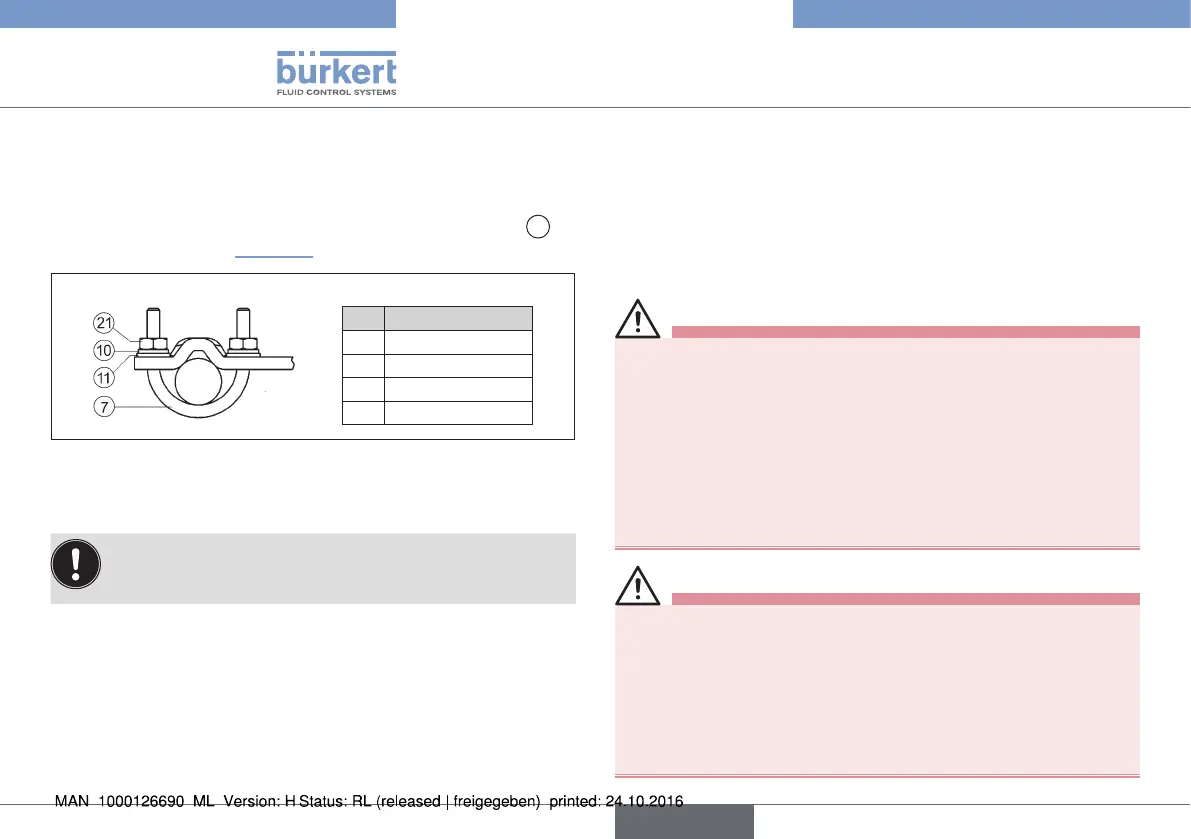

Fig. 30 : Fixer l’équerre de montage sur le portique
Aligner le mécanisme du levier :
Le mécanisme du levier ne peut être aligné correctement
que si le raccordement électrique et pneumatique de l’ap-
pareil a été effectué.
→ En mode manuel, amener l’actionneur sur la moitié de sa course
(conformément à l’échelle sur l’actionneur).
→ Déplacer en hauteur le système de mesure de déplacement de
telle sorte que le levier soit horizontal.
→ Fixer le système de mesure de déplacement dans cette position
sur l’actionneur
9 INSTALLATION FLUIDIQUE
Les dimensions du Remote Sensor et des différentes variantes d'appa-
reils complets, comprenant le Remote Sensor, l'actionneur et la vanne,
peuvent être consultées dans les fiches techniques correspondantes.
9.1 Consignes de sécurité
DANGER !
Risque de blessures dû à la présence de haute pression dans
l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de
couper la pression et de purger des conduites/de les vider.
Risque de choc électrique.
▶ Avant de travailler sur l’installation ou l’appareil, couper la tension
et empêcher toute remise sous tension par inadvertance.
▶ Respecter les réglementations en vigueur pour les appareils élec-
triques en matière de prévention des accidents et de sécurité.
AVERTISSEMENT !
Risque de blessures dû à un montage non conforme.
▶ Le montage doit être effectué uniquement par un personnel
qualifié et habilité disposant de l’outillage approprié.
Risque de blessures dû à la mise en marche involontaire de
l'installation et le redémarrage non contrôlé.
▶ Empêchez tout actionnement involontaire de l'installation.
▶ Garantissez un redémarrage contrôlé après le montage.
Type 8798
français
