Caractéristiques techniques
Remote Sensor rotatif :
extérieur : acier chromé,
acier inoxydable, aluminium
Matériau d'étanchéité : Remote Sensor linéaire:
extérieur : EPDM
intérieur : NBR
Remote Sensor rotatif :
extérieur : néoprène, PVC
intérieur : NBR
Plage de mesure du
capteur de déplacement : linéaire : 0 ... 45 mm
Rotatif: 0° ... 360°
6.6 Caractéristiques pneumatiques
Uniquement pour montage sur des vannes de process avec alimen-
tation en air interne types 2103, 2300 et 2301.
Plage de température
de l'air comprimé : voir manuel d’utilisation de la vanne
process
Plage de pression : 0 ... 7 bar
Raccordements : Connecteur de flexible Ø 6 mm / 1/4“
Raccord manchon G1/8

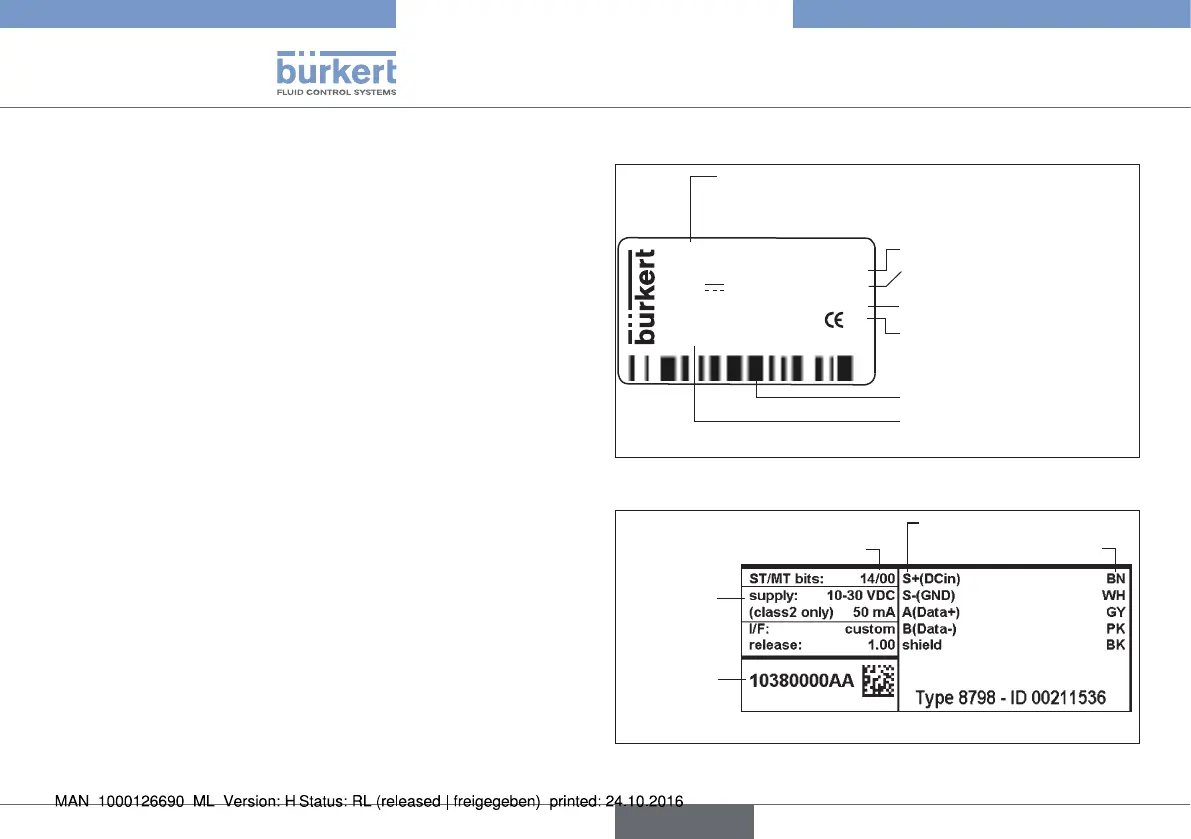

6.7 Plaque signalétique (exemple)
8798 PU02 digital
P = 0 ... 7 bar
24V
IP65/67
Tamb -25 - +80 °C
S/N 1001
00123456
D-74653 Ingelfingen
W15MA
Numéro d‘identification; Date de
fabrication (codée)
Alimentation en tension - Degré
de protection
Type; caractéristiques du code type applicables à
UL et ATEX
Commande pneumatique
Code barres
Numéro de série, label CE
Température ambiante maxi
Fig. 3 : Plaque signalétique; Remote Sensor linéaire (exemple)
Couleurs de fil
Alimentation
en tension
Numéro de
sérier
Affectation électrique
Résolution
Fig. 4 : Plaque signalétique; Remote Sensor rotatif (exemple)
Type 8798
