Montage
Légende :
N° Désignation N° Désignation
1 Equerre de montage 9 Vis à tête hexagonale
5 Rouleau conique 10 Rondelle élastique
6 Levier 11 Rondelle

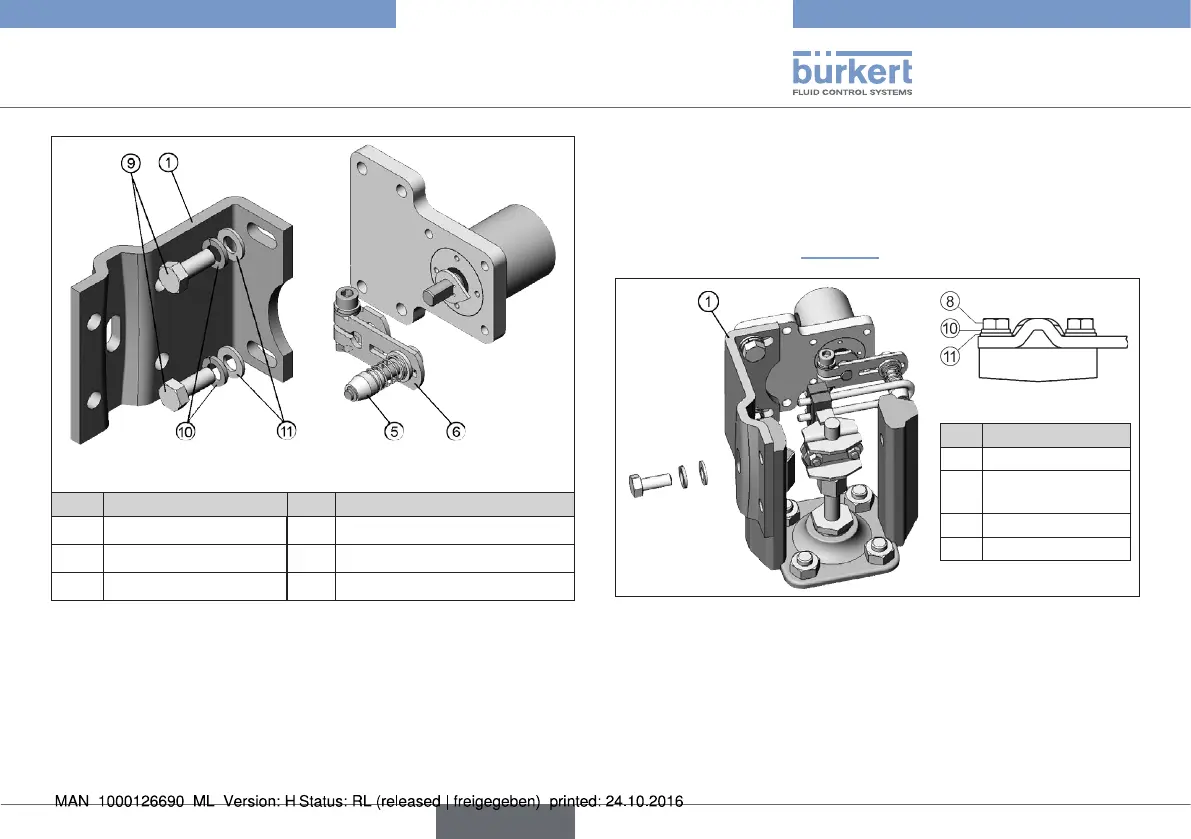

Fig. 28 : Montage sur une vanne de régulation à actionneur
linéaire selon NAMUR
Fixation du Remote Sensor rotatif avec équerre de montage sur
actionneurs linéaires avec cadre en fonte :
→ Fixer l’équerre de montage ① avec une ou plusieurs vis à tête
hexagonale ⑧, rondelles élastiques ⑩ et rondelles ⑪ sur le
cadre en fonte (voir « Fig. 29 »).
Légende :
N° Désignation
1 Equerre de montage
8
Vis à tête
hexagonale
10 Rondelle élastique
11 Rondelle
Fig. 29 : Fixer l’équerre de montage sur le cadre en fonte
