Montage
→ Assembler le levier (s’il n’est pas déjà monté) (voir « Fig. 26 »).
En fonction de la course, un levier plus ou moins long est néces-
saire pour le montage (voir « Tab. 4 »).
Légende :
N° Désignation
4 Tige d’actionneur
5 Rouleau conique
6 Levier
12
Description de la
numérotation voir
« Tab. 4 : Jeu
de montage sur
actionneur linéaire
pour Remote
Sensor rotatif »
13
14
15
16
17
18
19
22
17
16
12
6
19
18
14
12
22
5
4
13
15

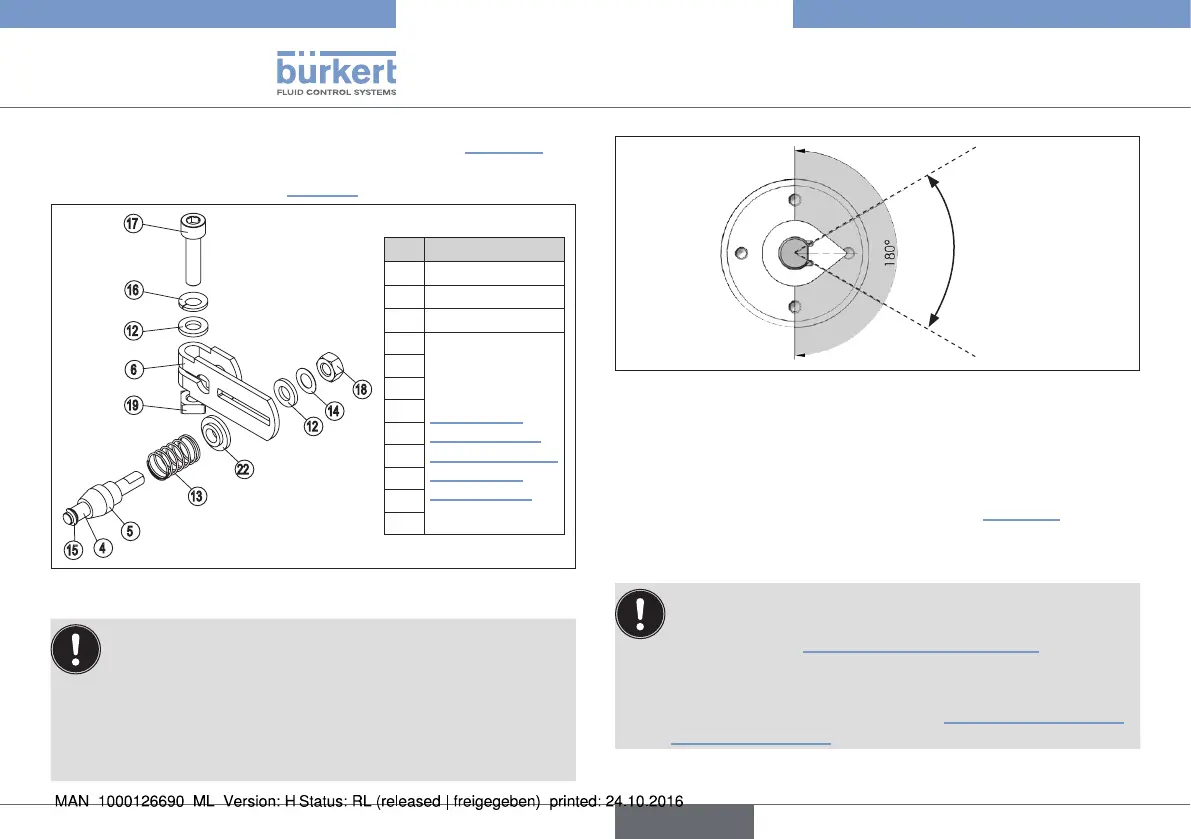

Fig. 26 : Montage du levier
L’écartement de la tige d’actionneur par rapport à l’axe doit
correspondre à la course de l’actionneur. Il en résulte une
plage de pivotement du levier de 60°.
Plage de pivotement du levier :
afin de garantir que le système de mesure de déplacement
fonctionne avec une bonne résolution, la plage de pivo-
tement du levier doit être d’au moins 60°.
60°
Plage de pivotement
du levier.
Fig. 27 : Plage de pivotement du levier
→ Placer le levier sur l’axe du Remote Sensor rotatif et le fixer.
→ Fixer l’équerre de montage ① avec les vis à tête hexagonale
⑨, les rondelles élastiques ⑩ et les rondelles ⑪ sur la
plaque de support du Remote Sensors (voir « Fig. 28 »).
→ Pour trouver la position correcte, tenir le Remote Sensor rotatif
contre l’actionneur.
Le rouleau conique ⑤ sur le levier ⑥ du système de
mesure de déplacement doit pouvoir se déplacer librement
dans l’étrier (voir « Fig. 25 : Montage de l’étrier ») tout le
long de la course sur l’actionneur.
Avec une course de 50 %, la position du levier doit être
approximativement horizontale (voir « Aligner le mécanisme
du levier : », page 96).
