Montage
8.3.3 Montage sur une vanne de
régulation avec actionneur linéaire
selon NAMUR
La transmission de la position de la vanne à l’axe du Remote Sensor
rotatif s’effectue par l’intermédiaire d’un levier (selon NAMUR).
En fonction de la course, un levier plus ou moins long est nécessaire
pour le montage (voir « Fig. 4 »):
Jeu de montage sur actionneur s linéaires (n° ID 787 215)
(peut être obtenu auprès de Bürkert en tant qu’accessoire).
N° ID Unité Désignation
1 1 Equerre de montage NAMUR CEI 534
2 1 Poignée en forme d’étrier
3 2 Pièce de serrage
4 1 Tige d’actionneur
5 1 Rouleau conique
6a 1 Levier NAMUR pour course 3 - 35 mm
6b 1 Levier NAMUR pour course 35 - 130 mm
7 2 Tige en U
8 4 Vis à tête hexagonale DIN 933 M8 x 20
9 2 Vis à tête hexagonale DIN 933 M8 x 16
10 6 Rondelle élastique DIN 127 A8
11 6 Rondelle DIN 125 B8,4
12 2 Rondelle DIN 125 B6,4
13 1 Ressort VD-115E 0,70 x 11,3 x 32,7 x 3,5
14 1 Rondelle Grower DIN 137 A6
15 1 Rondelle d’arrêt DIN 6799 - 3,2
N° ID Unité Désignation
16 3 Rondelle élastique DIN 127 A6
17 3 Vis à tête hexagonale DIN 933 M6 x 25
18 1 Ecrou hexagonal DIN 934 M6
19 1 Ecrou carré DIN 557 M6
21 4 Ecrou hexagonal DIN 934 M8
22 1 Rondelle de guidage 6,2 x 9,9 x 15 x 3,5
Tab. 4 : Jeu de montage sur actionneur linéaire pour Remote
Sensor rotatif
Procédure à suivre :
→ Effectuer le montage de base (description, voir chapitre « 8.3.1 ».
→ Monter l’étrier ② sur la tige d’actionneur à l’aide des pièces de
serrage ③, des vis à tête hexagonale ⑰ et des rondelles élas-
tiques ⑯.
3
17
2
16
Légende :
N° Désignation
2 Étrier
3 Pièce de serrage
16 Rondelle élastique
17
Vis à tête
hexagonale

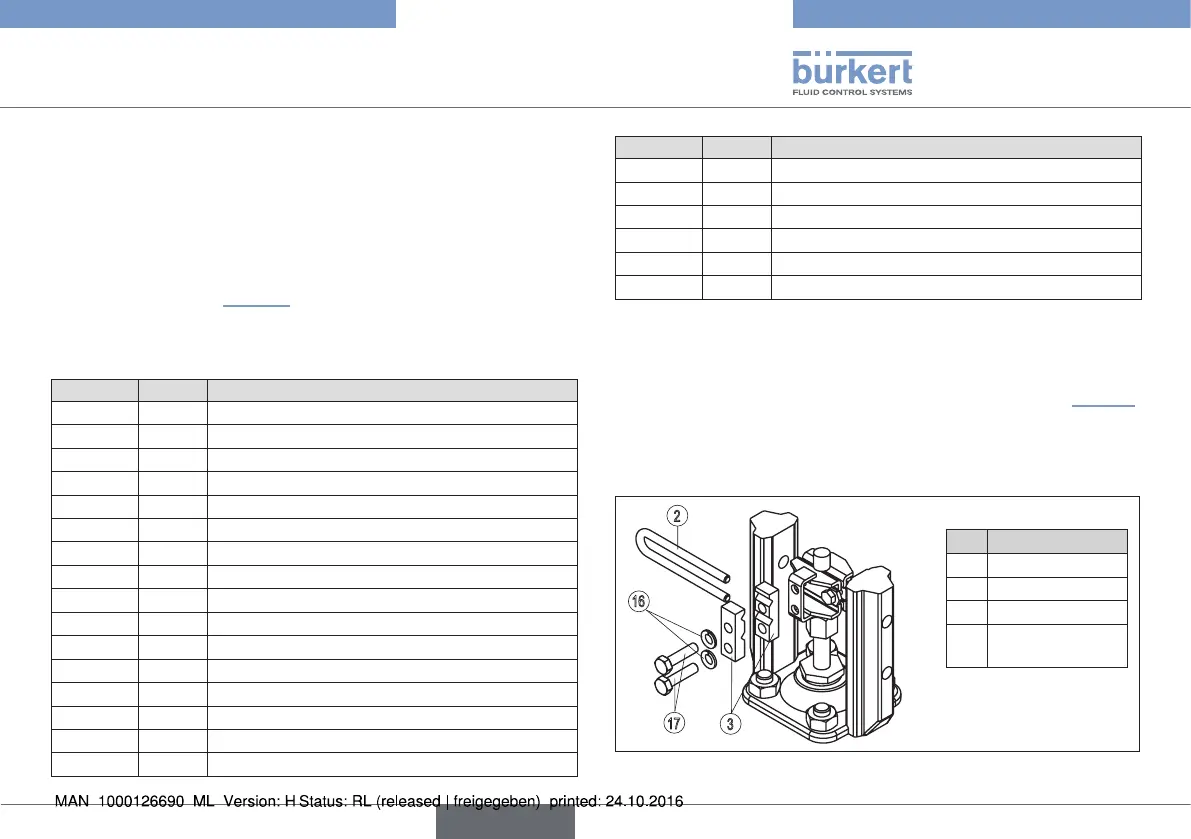

Fig. 25 : Montage de l’étrier
