Montage
8.3.1 Montage de base
Monter le Remote Sensor rotatif comme décrit ci-dessous avant de
l’installer sur l’actionneur correspondant.

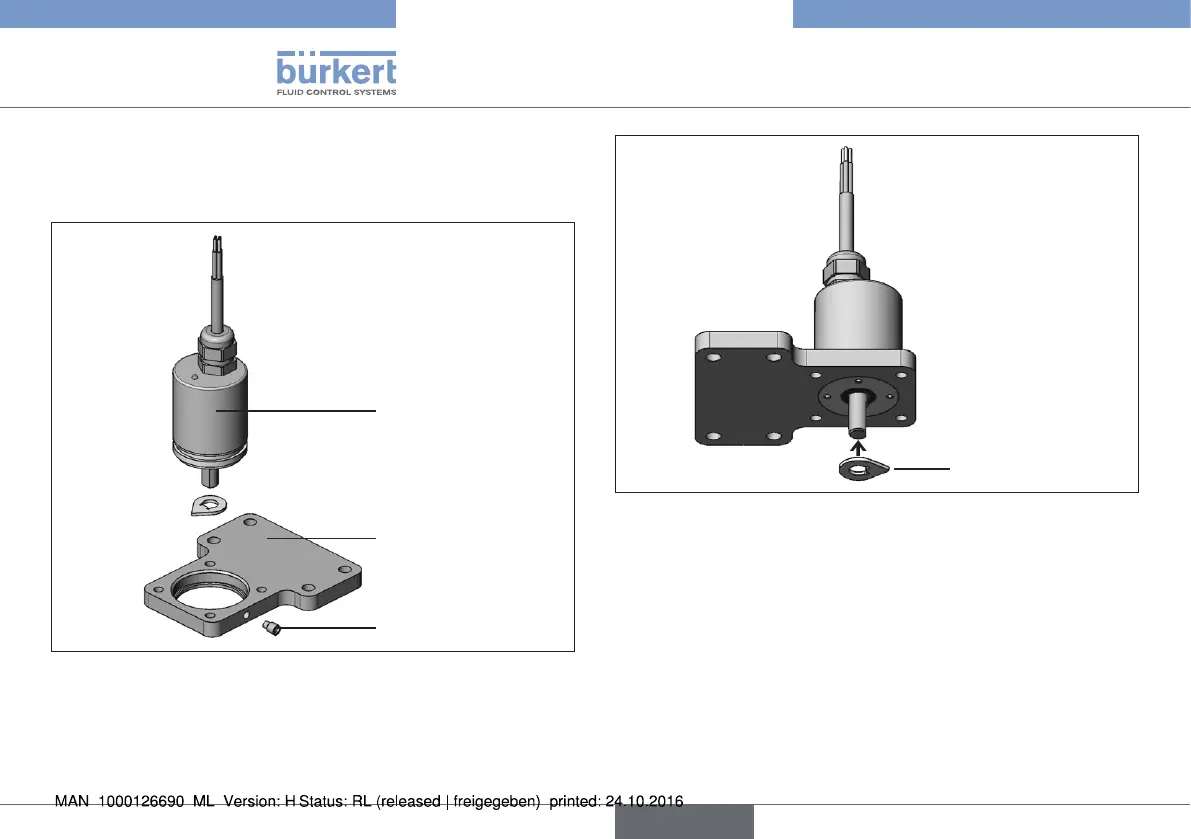

Plaque de support
Remote Sensor rotatif
Tige filetée
Fig. 20 : Monter le capteur sur la plaque de support
→ Placer le Remote Sensor rotatif dans l'ouverture de la plaque de
support jusqu'en butée
→ Fixer le Remote Sensor avec la tige filetée latérale.
Rondelle d’affichage
Fig. 21 : Placer la rondelle d’affichage
→ Placer la rondelle d’affichage sur l’axe du Remote Sensor rotatif.
