Burkert 8798 - Page 92

92
Montage
→ Visser le adaptateur de montage à l’aide de 4 vis à tête cylindrique
et de rondelles élastiques sur l’actionneur pivotant (voir « Fig. 23 »).
Adaptateur de
montage
(est constitué de
4 pièces pouvant
être adaptées
à l’actionneur
grâce à dif-
férentes
dispositions)
Plaque de support
Actionneur
pivotant

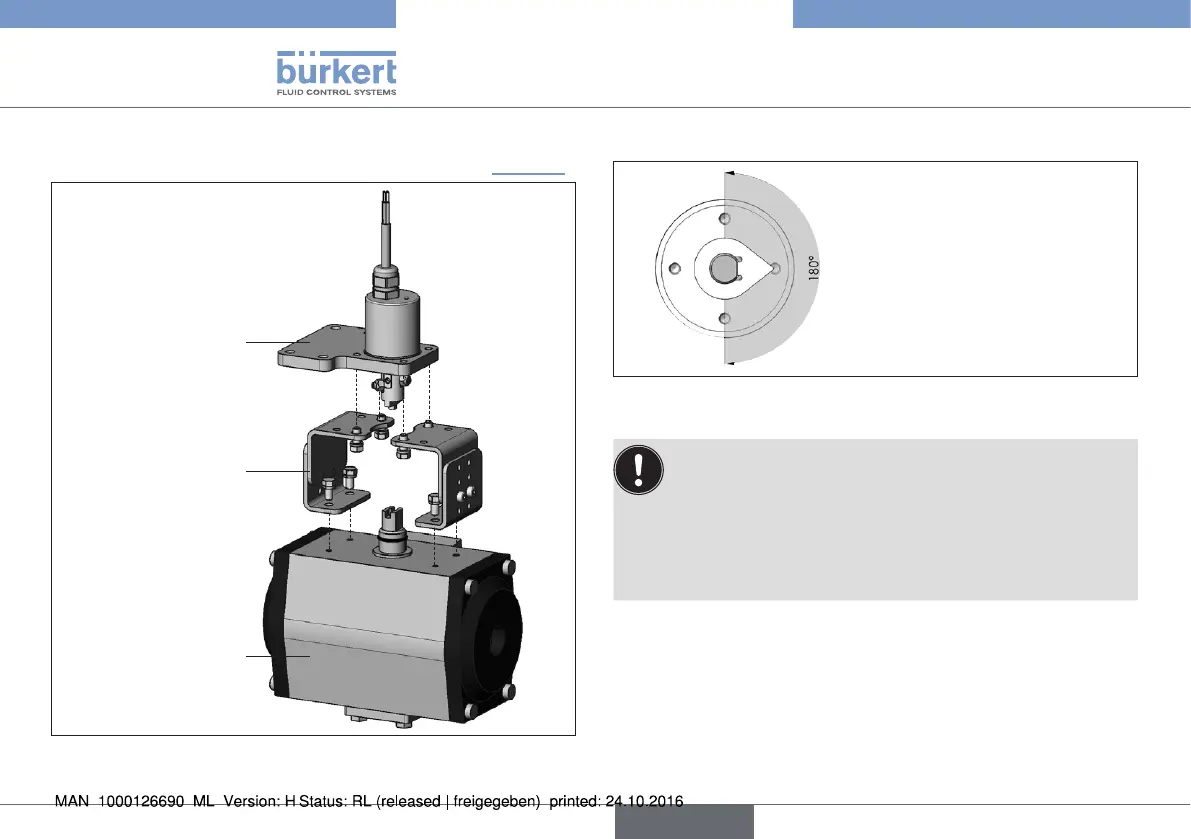

Fig. 23 : Montage du Remote Sensor rotatif sur un actionneur
pivotant
Plage de mesure du Remote Sensor rotatif :
La plage de mesure du Remote
Sensor rotatif de 180°, se situe en
face de le départ de câble.
Fig. 24 : Plage de mesure du Remote Sensor rotatif
Si, après le démarrage de la fonction X.TUNE, X.TUNE
ERROR 5 apparaît sur l’affichage graphique du régulateur
de position, la position du capteur par rapport à l’axe de
l’actionneur n’est pas correcte.
▶ Contrôler la position. Le passage au point zéro du capteur
ne doit pas être dépassé.
▶ Répéter ensuite la fonction X.TUNE.
Type 8798
français
