Montage
HINWEIS!
Schraubensicherungslack kann den Nutring kontaminieren.
Kein Schraubensicherungslack auf die Schaltspindel auftragen.
Zur Sicherung der Schaltspindel etwas Schraubensicherungslack
(Loctite 290) in die Gewindebohrung der Spindelverlängerung im
Antrieb einbringen.
Korrekte Position des O-Rings prüfen.
Führungselement mit Antriebsdeckel verschrauben (maximales
Drehmoment: 5 Nm).
Schaltspindel auf die Spindelverlängerung schrauben. Dazu
ist an der Oberseite ein Schlitz angebracht (maximales Dreh-
moment: 1 Nm).
Puck auf die Schaltspindel aufschieben und einrasten.
2. Dichtringe montieren
Formdichtung auf den Antriebsdeckel aufziehen (kleinerer Durch-
messer zeigt nach oben).
Korrekte Position der O-Ringe in den Steuerluftanschlüssen
prüfen.
Bei der Montage des Remote Sensors dürfen die Collets
der Steuerluftanschlüsse am Antrieb nicht montiert sein.
Formdichtung
Steuerluftanschlüsse
Achtung:
Collets dürfen nicht
montiert sein !

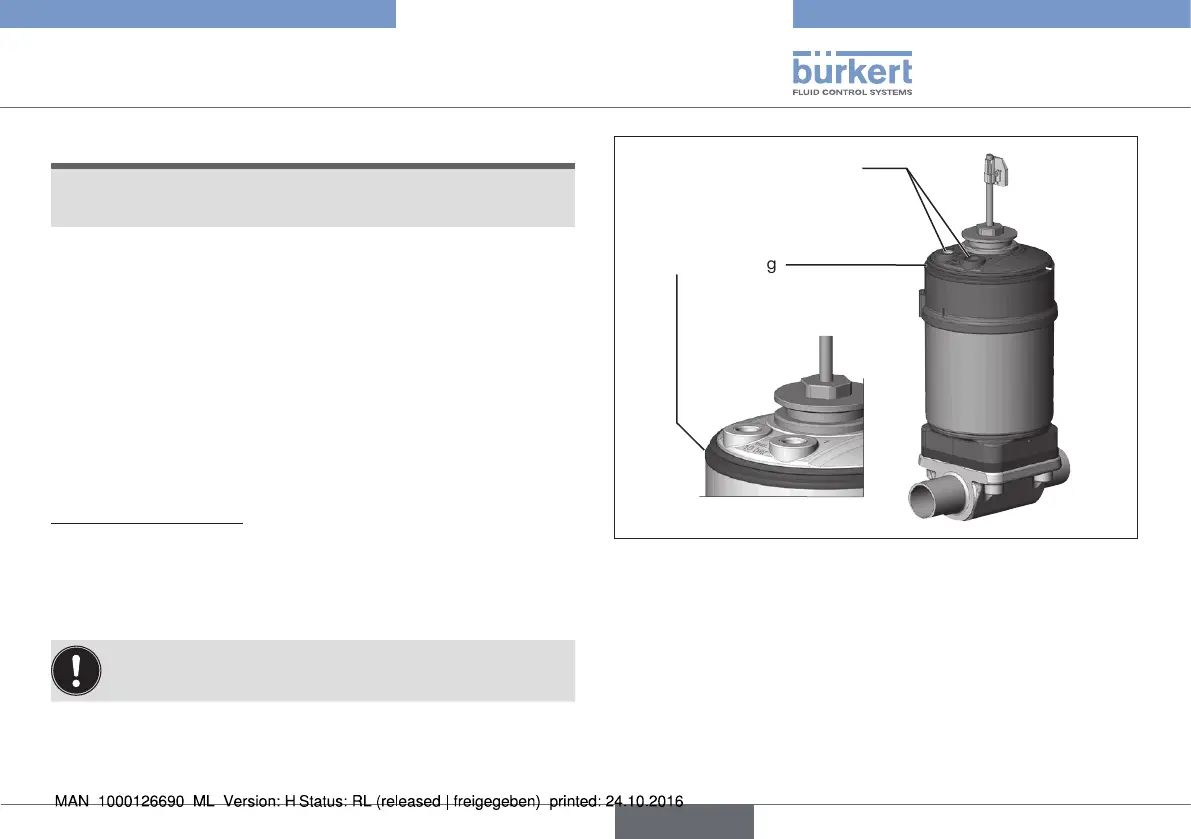

Bild 10: Montage der Dichtringe, Reihe 2103, 2300 und 2301
Typ 8798
deutsch
