50
Montage
3. Linearen Remote Sensor montieren
Puck und Remote Sensor so ausrichten, dass
1. der Puck in die Führungsschiene des Remote Sensors
und
2. die Verbindungsstutzen des Remote Sensors in die Steuer-
luftanschlüsse des Antriebs (siehe auch „Bild 12“)
hineinfinden.
Führungsschiene
Puck

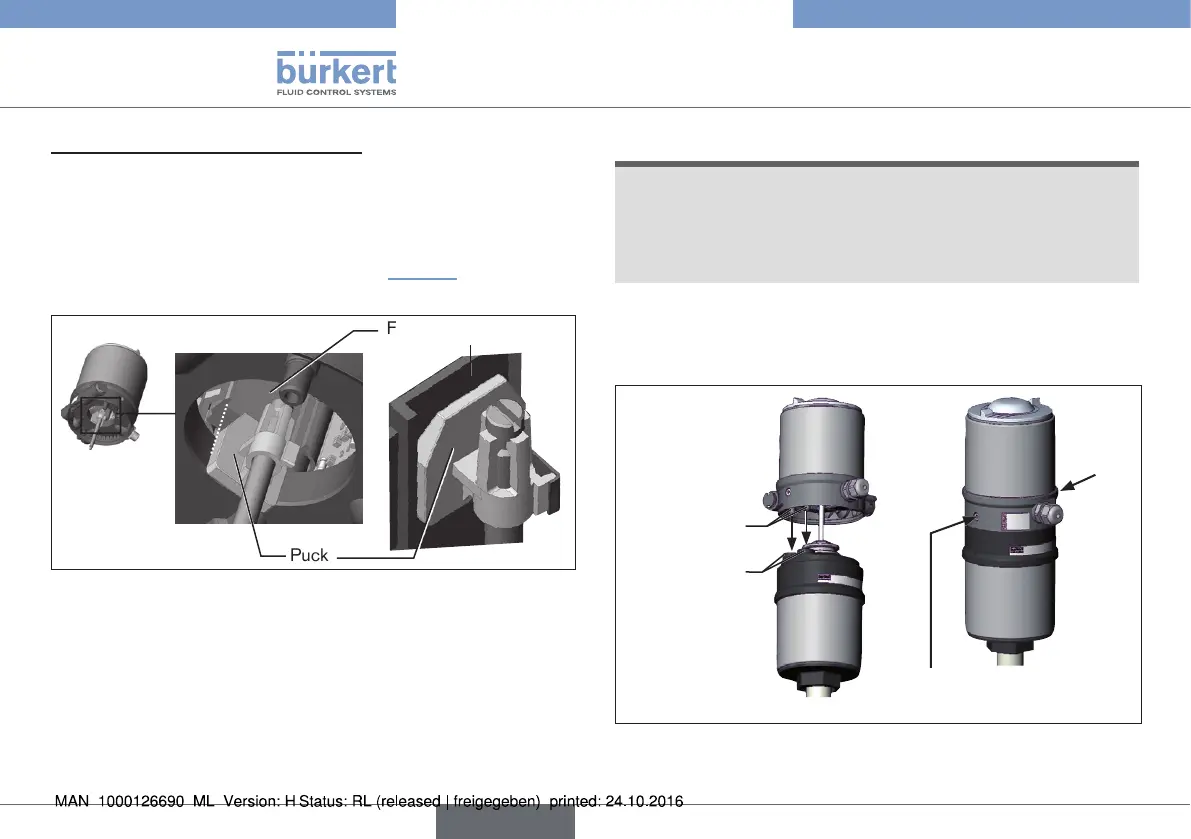

Bild 11: Ausrichten des Pucks
Remote Sensor ohne Drehbewegung so weit auf den Antrieb
schieben, dass an der Formdichtung kein Spalt mehr sichtbar ist.
HINWEIS!
Durch ein zu hohes Drehmoment beim Einschrauben der
Befestigungsschraube kann die Schutzart IP65 / IP67 nicht
sichergestellt werden.
Befestigungsschrauben nur mit einem maximalen Drehmoment
von 1,5 Nm anziehen.
Remote Sensor mit den beiden seitlichen Befestigungs-
schrauben auf dem Antrieb befestigen. Dabei die Schrauben nur
leicht anziehen (maximales Drehmoment: 1,5 Nm).
Verbindungs-
stutzen
Steuerluft-
anschlüsse
Befestigungsschrauben
max. 1,5 Nm
Bild 12: Montage linearer Remote Sensor, Reihe 2103, 2300 und
2301
Typ 8798
deutsch
