Montage
8.2.2 Anbau an Prozessventile der Reihe
26xx und 27xx
Vorgehensweise:
1. Schaltspindel montieren
Führungselement
Spindelverlängerung
Antrieb

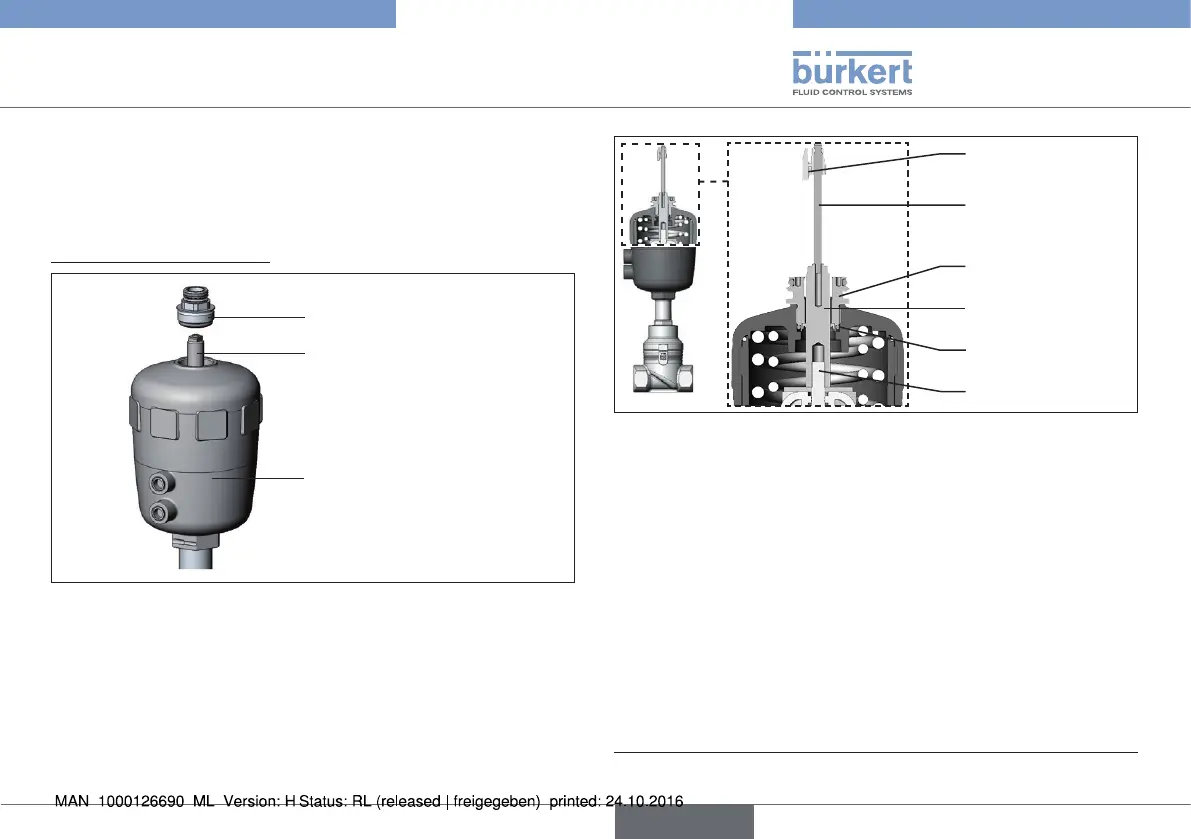

Bild 13: Montage der Schaltspindel, Reihe 26xx und 27xx - 1
→ Das bereits montierte Führungselement am Antrieb abschrauben
(falls vorhanden).
→ Zwischenring entfernen (falls vorhanden).
→ O-Ring nach unten in den Deckel des Antriebs drücken.
Führungselement
O-Ring
Spindelverlängerung
Puck
Schaltspindel
Spindel (Antrieb)
Bild 14: Montage der Schaltspindel, Reihe 26xx und 27xx - 2
→ Antriebsgröße 125 und größer: Vorhandene Spindelverlängerung
demontieren und durch die neue ersetzen. Dazu etwas Schrau-
bensicherungslack (Loctite 290) in die Gewindebohrung der
Spindelverlängerung einbringen.
→ Führungselement in den Deckel des Antriebs mit einem Stirnloch-
schlüssel
2)
einschrauben (Drehmoment: 8,0 Nm).
→ Zur Sicherung der Schaltspindel etwas Schraubensicherungslack
(Loctite 290) auf das Gewinde der Schaltspindel aufbringen.
→ Schaltspindel auf die Spindelverlängerung schrauben. Dazu ist an
der Oberseite ein Schlitz angebracht (maximales Drehmoment:
1 Nm).
→ Puck auf die Schaltspindel schieben bis er einrastet.
2) Zapfen Ø: 3 mm; Zapfenabstand: 23,5 mm
