Montage
2. Linearen Remote Sensor montieren
→ Remote Sensor auf den Antrieb schieben. Der Puck muss dabei so
ausgerichtet werden, dass er in die Führungsschiene des Remote
Sensors hineinfindet.
Führungsschiene
Puck

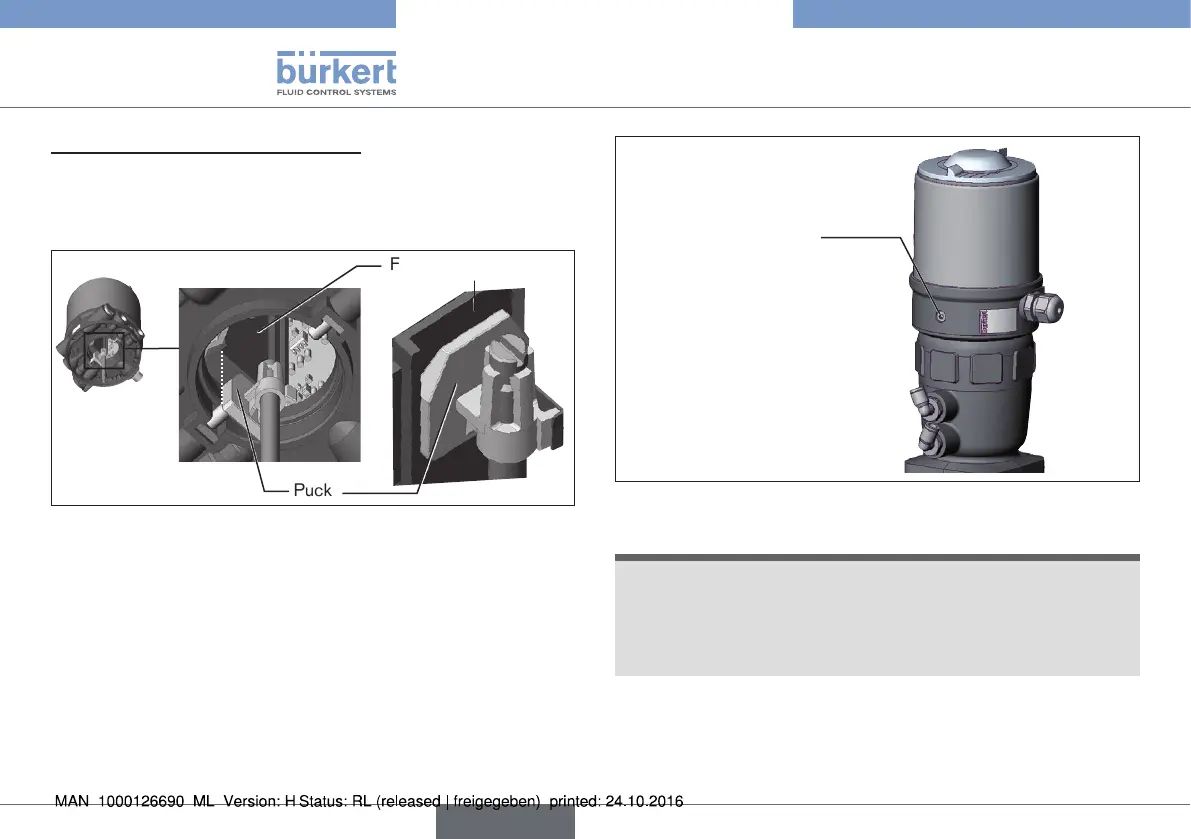

Bild 15: Ausrichten des Pucks
→ Remote Sensor ganz bis zum Antrieb hinunterdrücken und
diesen durch Drehen in die gewünschte Position ausrichten.
Befestigungs-
schrauben (2x)
max. 1,5 Nm
Bild 16: Montage des linearen Remote Sensors
HINWEIS!
Durch ein zu hohes Drehmoment beim Einschrauben der
Befestigungsschraube kann die Schutzart IP65 / IP67 nicht
sichergestellt werden.
▶ Befestigungsschrauben nur mit einem maximalen Drehmoment
von 1,5 Nm anziehen.
→ Remote Sensor mit den beiden seitlichen Befestigungsschrauben
auf dem Antrieb befestigen. Dabei die Befestigungsschrauben nur
leicht anziehen (maximales Drehmoment: 1,5 Nm).
