Montage
8.2.3 Rotation du module actionneur
La rotation du module actionneur (Remote Sensor et
actionneur) est uniquement possible pour les vannes à
siège droit et à siège incliné des séries 2300, 2301 et 27xx.
La position des raccordements peut être alignée en continu de 360°
par la rotation du module actionneur (Remote Sensor et actionneur).
Seul le module actionneur complet peut être tourné. La
rotation du Remote Sensor contre l'actionneur n'est pas
possible.
Lors de l'alignement du module actionneur, la vanne
process doit être en position ouverte.
DANGER !
Risque de blessures dû à la présence de haute pression dans
l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de
couper la pression et de purger des conduites/de les vider.
Procédure à suivre :
→ Serrer le corps de la vanne dans un dispositif de maintien (néces-
saire uniquement si la vanne process n'est pas encore montée).
→ Avec la fonction normalement fermé : ouvrir la vanne process.
→ Retenir à l'aide d'une clé plate appropriée sur le mamelon.
Contour
de clé
Six pans
Séries 27xx
Séries 2300 et 2301
Mamelon
Module
actionneur

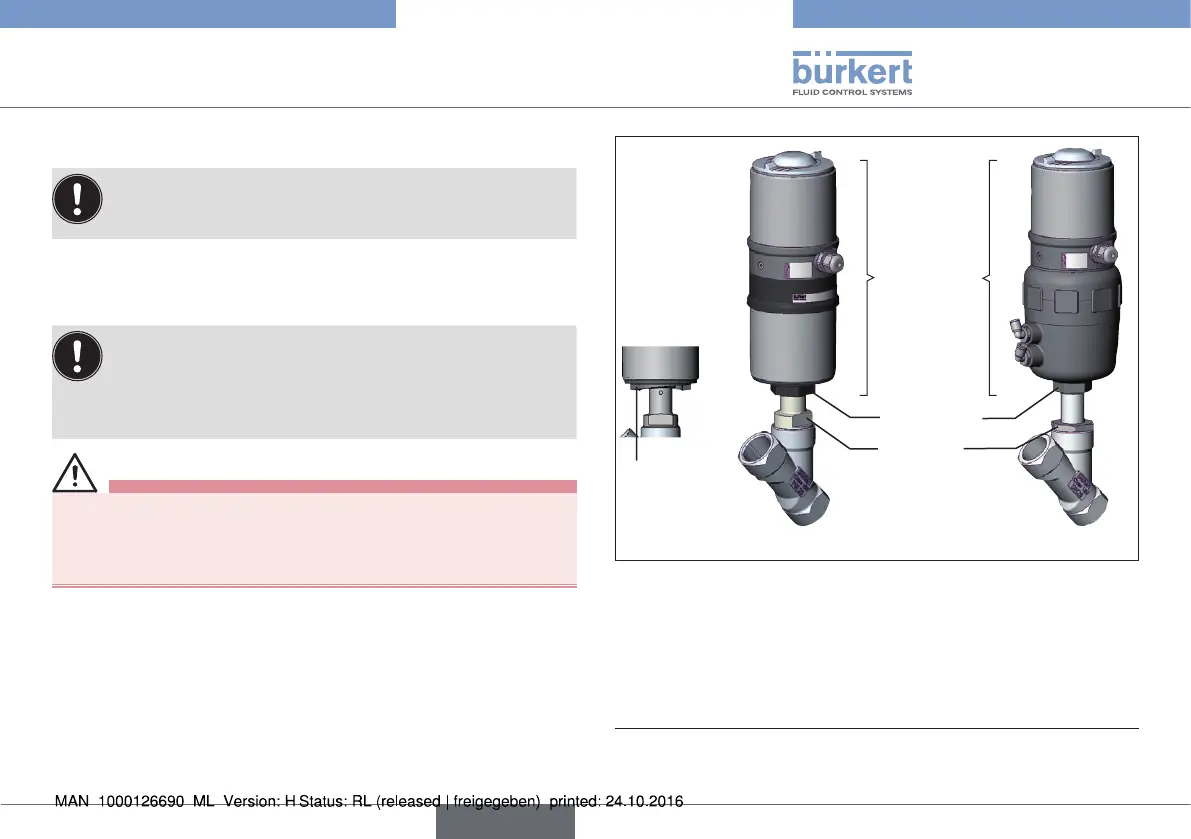

Fig. 17 : Rotation du module actionneur
→ Séries 2300 et 2301 avec contour de clé :
positionner la clé spéciale
3)
exactement dans le contour de la clé
sur le dessous de l'actionneur.
→ Séries 2300, 2301 et 27xx avec six pans :
positionner une clé plate appropriée sur le six pans de l'actionneur.
3) La clé spéciale (665702) est disponible auprès de votre filiale de distri-
bution Bürkert.
