Installation fluidique
9.4.2 Raccordement pneumatique avec
vannes de process des séries 26xx
et 27xx
DANGER !
Risque de blessures dû à la présence de haute pression dans
l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de
couper la pression et de purger des conduites/de les vider.
Raccord de travail 2
(raccord : A2)
Raccord de travail 1
(raccord : A1)
chambre supérieure
chambre inférieure

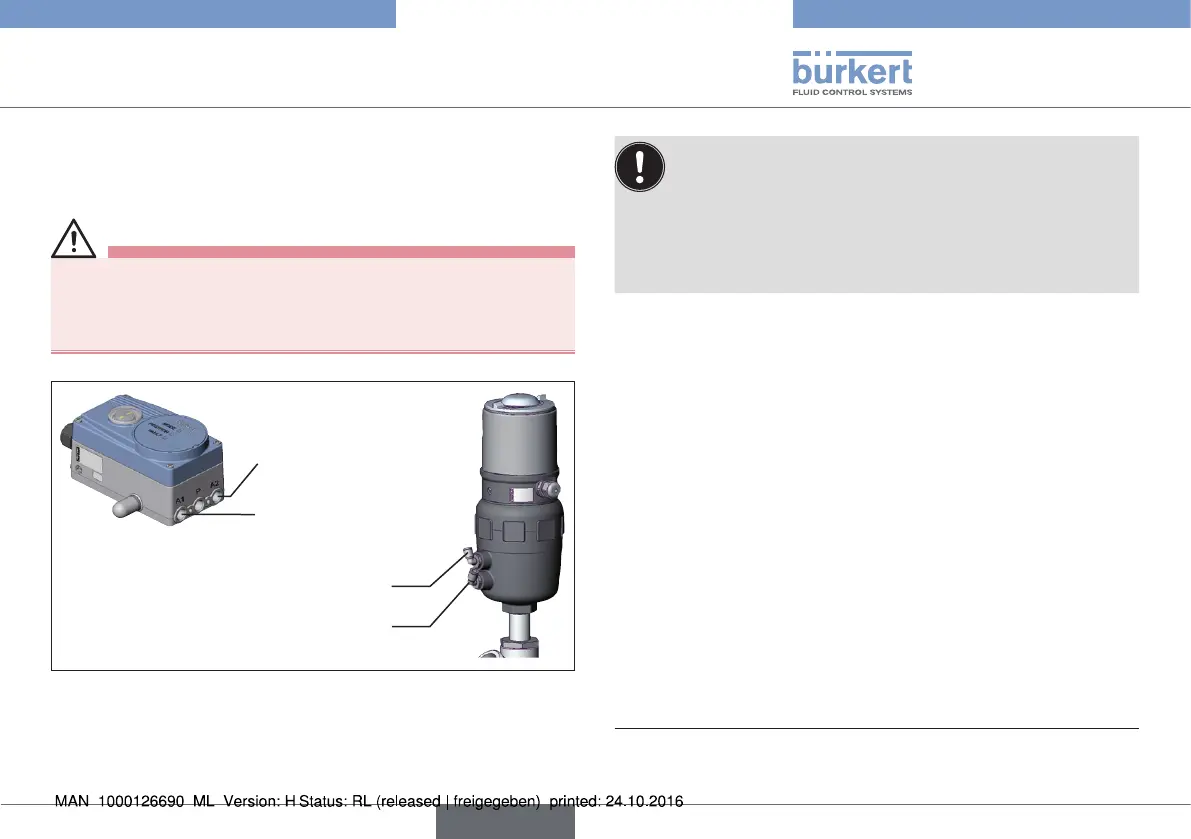

Fig. 33 : Raccordement pneumatique, séries 26xx et 27xx
La longueur de cette conduite de commande doit être adaptée
à la taille de l'actionneur étant donné que le volume de l'espace
mort généré par la conduite de commande peut avoir une
influence négative sur les propriétés de régulation. Notez que
: plus l'actionneur est petit, plus la sensibilité de réaction du
système de régulation par rapport à la longueur de la conduite
de commande pneumatique est importante.
Procédure à suivre :
Fonction NF (actionneur simple effet) :
→ Relier le raccord de travail A1 ou A2
5)
du positionneur type 8791
ou types 8792/8793 à la chambre inférieure de l'actionneur avec
un flexible.
→ Monter la conduite d'évacuation d'air ou un silencieux sur la
chambre supérieure.
Fonction NO (actionneur simple effet) :
→ Relier le raccord de travail A1 ou A2
5)
du positionneur type 8791
ou types 8792/8793 à la chambre supérieure de l'actionneur avec
un flexible.
→ Monter la conduite d'évacuation d'air ou un silencieux sur la
chambre inférieure.
Fonction double effet (actionneurs double effet) :
→ Relier les raccords de travail A1 et A2 aux chambres de l'actionneur.
5) selon la position de sécurité souhaitée (voir manuels d’utilisation du type
8791 ou des types 8792/8793)
