8.6 SCHOORSTEENPOT

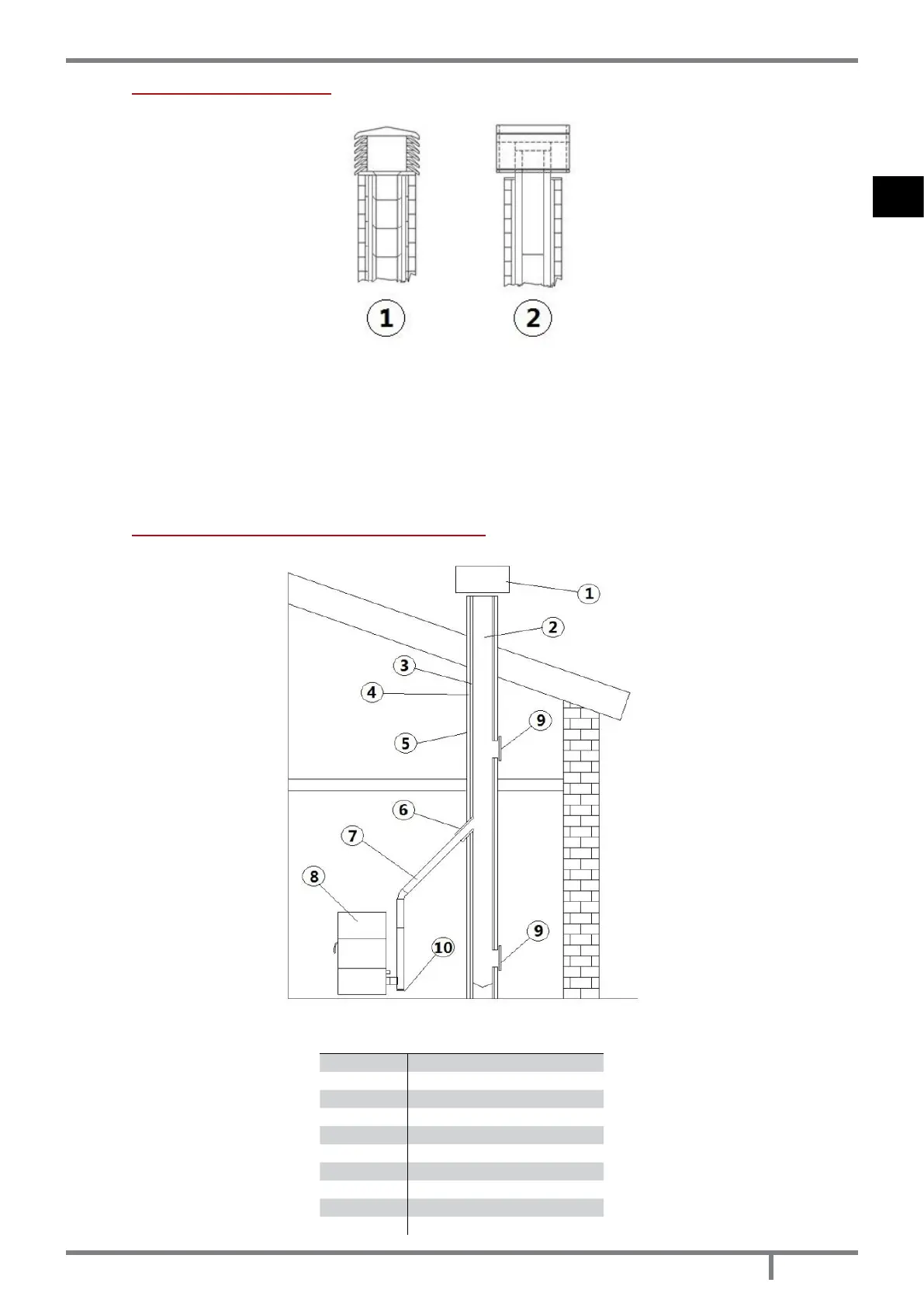

Fig. 4 - Windbestendige schoorsteenpotten
De schoorsteenpot heeft een belangrijke functie voor de goede werking van de verwarmingsapparatuur:
• Er wordt geadviseerd een windbestendige schoorsteenpot te gebruiken, zie Fig. 4 op pag. 43.
• De zone van de gaten voor de afvoer van de rookgassen moet twee keer zo groot zijn als de zone van het
rookkanaal en zo gevormd zijn dat de afvoer van de rook ook in geval van wind verzekerd wordt.
• Deze zone moet voorkomen dat regen, sneeuw en eventueel dieren de schoorsteen binnendringen.
• De hoogte waarop de rookgassen in de atmosfeer uitgestoten worden, moet buiten de zone van terugstroming
liggen. Deze terugstroming wordt veroorzaakt door de vorm van het dak of door obstakels die zich in de
nabijheid bevinden (zie Fig. 2 op pag. 41).
8.7 ONDERDELEN VAN DE SCHOORSTEEN
Fig. 5 - Onderdelen van de schoorsteen
LEGENDA Fig. 5 op pag. 43
1 Schoorsteenpot
2 Uitstroomweg
3 Rookkanaal
4 Thermische isolatie
5 Buitenmuur
6 Aansluiting van de schoorsteen
7 Rookleiding
8 Warmtegenerator
9 Inspectieluikje
10 T-aansluiting met inspectiedop
